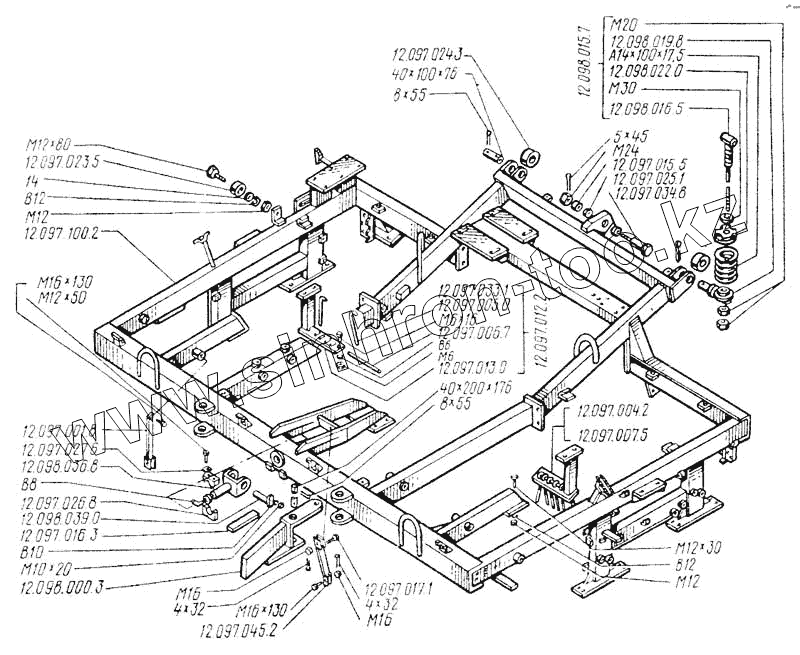

Каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика
12.097.100.2
12.098.015.7
40х100х76
40х200х176
12.097.034.8
1.2.098.036.8
12.098.039.0
12.097.001.8
12.097.027.6
12.097.016.3
А14х100х17,5
12.097.006.7
12.097.005.0
В8
12.097.023.5
12.097.024.3
12.098.019.8
14
12.097.015.5
В6
В10
В12
В12
5х45
4х32
4х32
8х55
8х55
М20
М12х50
М12х80
М16х130
М16х130
М6х16
12.098.016.5
12.097.017.1
12.097.025.1
М30
М12
М12
М6
М10х20
М10х20
М16х1,5
М16х1,5
М24х2
12.098.022.0
12.097.004.2
12.097.012.2
12.097.033.1
12.097.026.8
12.097.007.5
12.097.013.0
12.098.000.3
12.097.045.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.097.100.2 | 12.097.100.2 | Рама | |
| 12.098.015.7 | 12.098.015.7 | Механизм уравновешивания | |
| 40х100х76 | 40х100х76 | Ось | |
| 40х200х176 | 40х200х176 | Ось | |
| 12.097.034.8 | 12.097.034.8 | Ось | |
| 1.2.098.036.8 | 1.2.098.036.8 | Ось подвески | |
| 12.098.039.0 | 12.098.039.0 | Палец | |
| 12.097.001.8 | 12.097.001.8 | Подвеска редуктора | |
| 12.097.027.6 | 12.097.027.6 | Прокладка стопорная | |
| 12.097.016.3 | 12.097.016.3 | Прокладка регулировочная | |
| А14х100х17,5 | А14х100х17,5 | Пружина | |
| 12.097.006.7 | 12.097.006.7 | Пруток | |
| 12.097.005.0 | 12.097.005.0 | Пруток гнутый | |
| В8 | В8 | Шайба пружинная | |
| 12.097.023.5 | 12.097.023.5 | Ролик | |
| 12.097.024.3 | 12.097.024.3 | Ролик опорный | |
| 12.098.019.8 | 12.098.019.8 | Упор пружины | |
| 14 | 14 | Шайба | |
| 12.097.015.5 | 12.097.015.5 | Шайба | |
| В6 | В6 | Шайба пружинная | |
| В10 | В10 | Шайба пружинная | |
| В12 | В12 | Шайба пружинная | |
| 5х45 | 5х45 | Шплинт | |
| 4х32 | 4х32 | Шплинт | |
| 8х55 | 8х55 | Шплинт | |
| М20 | М20 | Гайка | |
| М12х50 | М12х50 | Болт | |
| М12х30 | М12х30 | Болт | |
| М12х80 | М12х80 | Болт | |
| М16х130 | М16х130 | Болт | |
| М6х16 | М6х16 | Болт | |
| 12.098.016.5 | 12.098.016.5 | Болт | |
| 12.097.017.1 | 12.097.017.1 | Болт | |
| 12.097.025.1 | 12.097.025.1 | Втулка | |
| М30 | М30 | Гайка | |
| М12 | М12 | Гайка | |
| М6 | М6 | Гайка | |
| М10х20 | М10х20 | Болт | |
| М16х1,5 | М16х1,5 | Гайка корончатая | |
| М24х2 | М24х2 | Гайка корончатая | |
| 12.098.022.0 | 12.098.022.0 | Гайка круглая | |
| 12.097.004.2 | 12.097.004.2 | Гребенка левая в сборе | |
| 12.097.012.2 | 12.097.012.2 | Гребенка правая в сборе | |
| 12.097.033.1 | 12.097.033.1 | Зуб | |
| 12.097.026.8 | 12.097.026.8 | Колодка | |
| 12.097.007.5 | 12.097.007.5 | Консоль гребенки левая | |
| 12.097.013.0 | 12.097.013.0 | Консоль гребенки правая | |
| 12.098.000.3 | 12.098.000.3 | Кронштейн | |
| 12.097.045.2 | 12.097.045.2 | Кронштейн копача средний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
