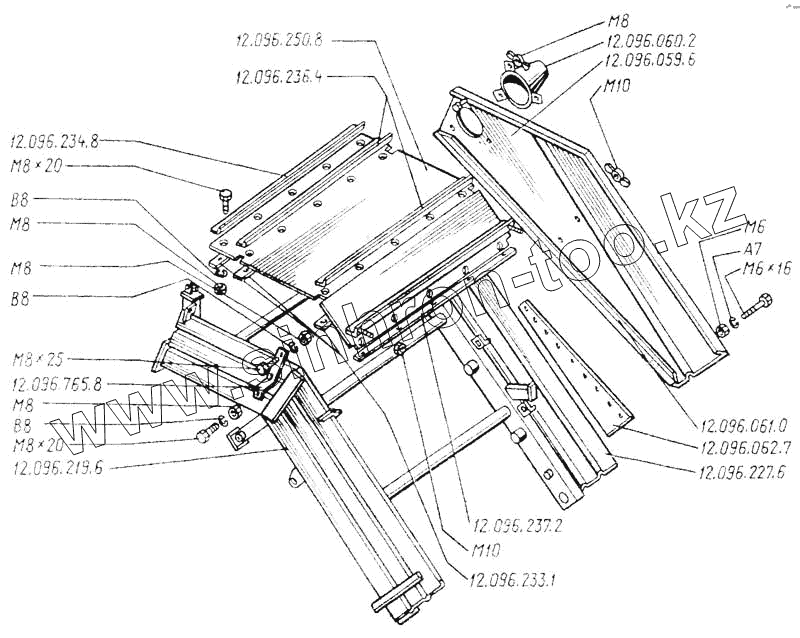

Каталог запасных частей к технике: ТКЗ КС-6Б. Элеватор выгрузной верхний. Ограждение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12.096.234.8
12.096.219.6
12.096.060.2
12.096.059.6
12.096.233.1
12.096.061.0
12.096.062.7
12.096.227.6
В8
В8
В8
А7
12.096.237.2
М6х16
12.096.236.4
12.096.250.8
12.096.765.8
М8
М8
М8
М10
М6
М8
М10
М8х20
М8х20
М8х25
Позиция на иллюстрации Заводской номер детали Название детали
12.096.234.8 12.096.234.8 Уголок верхний
12.096.219.6 12.096.219.6 Стенка боковая левая
12.096.060.2 12.096.060.2 Крышка защитная
12.096.059.6 12.096.059.6 Ограждение цепи сварное
12.096.233.1 12.096.233.1 Планка (шина)
12.096.061.0 12.096.061.0 Успокоитель цепи
12.096.062.7 12.096.062.7 Диафрагма
12.096.227.6 12.096.227.6 Стенка боковая правая
В8 В8 Шайба пружинная
А7 А7 Шайба
12.096.237.2 12.096.237.2 Уголок нижний
М6х16 М6х16 Болт
12.096.236.4 12.096.236.4 Уголок направляющий
12.096.250.8 12.096.250.8 Ограждение из ленты верхнее
12.096.765.8 12.096.765.8 Опора боковая для левой и правой стенок
М8 М8 Гайка-барашек
М10 М10 Гайка-барашек
М6 М6 Гайка
М8 М8 Гайка-барашек
М10 М10 Гайка-барашек
М8х20 М8х20 Болт
М8х25 М8х25 Болт
