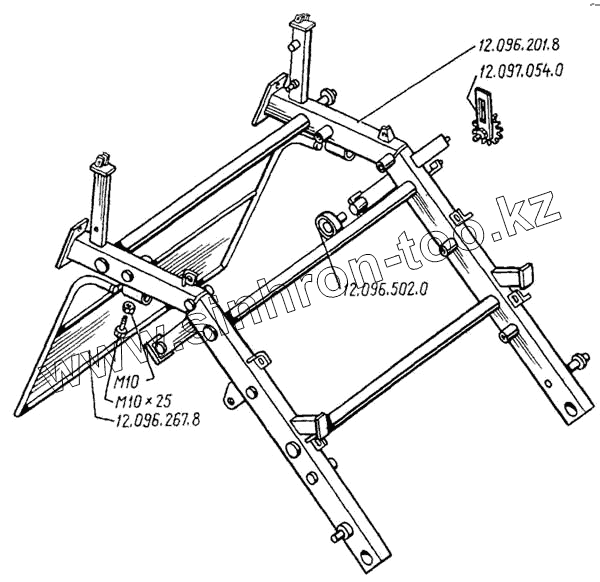

Каталог запасных частей к технике: ТКЗ КС-6Б. Элеватор выгрузной верхний

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано КС-6Б

Схема > Не выбрано Кабина Крыша кабины Площадка управления Площадка управления. Коврик Сиденье водителя Обогрев кабины Капот двигателя Капоты Капот Механизм запуска. Механизм подачи топлива Сервомеханизм Установка гидронасоса Механизм педалей управления насосом Механизм педалей управления насосом Механизм пуска двигателя. Ролик ручного запуска Трубопроводы спускные Привод рабочих органов Механизм подачи топлива Установка топливного бака Установка топливного бака Установка радиаторов Редуктор диапазонов. Детали корпусные Редуктор диапазонов. Валы, шестерни Редуктор диапазонов. Крышка коробки передач. Крышка штоков Редуктор диапазонов. Тормоз стояночный Дифференциал Механизм переключения передач Редуктор Редуктор. Валы и шестерни Редуктор. Шкив Редуктор Редуктор планетарный Редуктор бортовой левый. Редуктор бортовой правый Механизм управления муфтой сцепления Вал карданный Кожух моста ведущих колес Фиксатор корнеуборщика. Кронштейн опорный Рама основная. Трап Рама подмоторная Рама автомата управления Рама корнеуборщика Рама корнеуборщика со щитками Рама корнеуборщика. Устройство защитное Рама корнеуборщика. Ограждение Балка моста управляемых колес. Штырь Мост управляемых колес в сборе. Кулаки поворотные Колесо управляемое в сборе. Колесо главное левое. Колесо главное правое Мост управляемых колес. Ступицы и колеса Механизм управления мостом ведущих колес Управление рулевое Золотник управляемых колес Механизм управления тормозом Тормоз левый. Тормоз правый Привод стояночного тормоза Механизм педалей тормоза Цилиндр тормоза главный левый. Цилиндр тормоза главный правый Механизм тормоза Электрооборудование Крыша кабины. Электрооборудование Пульт управления. Установка аккумулятора Система автоматического контроля Датчик Датчики и рычажная система Гидросистема Привод гидронасосов Кронштейн. Резервуар Распределитель Распределитель. Секция переливная Гидроцилиндр Клапан предохранительный Гидроцилиндр в сборе Гидроцилиндр Гидроцилиндр Клапан предохранительный Трубопроводы гидравлических тормозов Детали гидротрансмиссии Вал переключения Система трубопроводов гидротрансмиссии Установка резервуара гидротрансмиссии Резервуар гидротрансмиссии Копир полозковый. Копир-рыхлитель Орган выкапывающий левый. Орган выкапывающий правый Редуктор копача левый. Редуктор копача правый Битер левый. Битер средний. Битер правый Редуктор битера с карданным валом Редуктор битера Редуктор раздаточный. Корпус Редуктор раздаточный. Вал приводной Редуктор раздаточный. Вал промежуточный. Вал приводной редуктора копачей Редуктор раздаточный. Вал приводной редуктора битера Редуктор Редуктор. Вал и шестерни Редуктор Редуктор. Вал и шестерни Шнек 1. Шнек 2. Шнек 3. Шнек 4. Стенка подшипника Вал передний в сборе. Вал кулачковый в сборе Редуктор. Детали корпусные Редуктор. Валы и шестерни Редуктор. Валы карданные Привод передаточного вала Вал передаточный Транспортер продольный нижний Транспортер продольный нижний. Стенка боковая левая и правая Транспортер продольный верхний Транспортер продольный верхний. Вал приводной в сборе Звено транспортера Покрытие защитное Бункер Бункер. Стенка отбойная Барабан ведущий в сборе. Барабан ведомый в сборе Вал ведущий в сборе. Вал комкодробителя первый в сборе Вал комкодробителя второй в сборе. Вал комкодробителя третий в сборе Элеватор выгрузной верхний Элеватор выгрузной верхний. Ограждение Элеватор выгрузной верхний. Вал приводной в сборе Комплект инструмента Комплект принадлежностей Машина КС-6 Б (общий вид) Схема расположения подшипников качения Схема расположения карданных валов, втулочно-роликовых цепей и звездочек

М10х25

М10

12.096.267.8

12.096.201.8

12.096.502.0

12.096.054.0

Позиция на иллюстрации	Заводской номер детали		Название детали
М10х25	М10х25		Болт
М10	М10		Гайка-барашек
12.096.062.7	12.096.062.7		Диафрагма
12.096.060.2	12.096.060.2		Крышка защитная
12.096.267.8	12.096.267.8		Ограждение защитное
12.096.059.6	12.096.059.6		Ограждение цепи сварное
12.096.233.1	12.096.233.1		Планка (шина)
12.096.201.8	12.096.201.8		Рама
12.096.502.0	12.096.502.0		Ролик опорный
12.096.219.6	12.096.219.6		Стенка боковая левая
12.096.227.6	12.096.227.6		Стенка боковая правая
12.096.061.0	12.096.061.0		Успокоитель цепи
12.096.054.0	12.096.054.0		Устройство натяжное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
