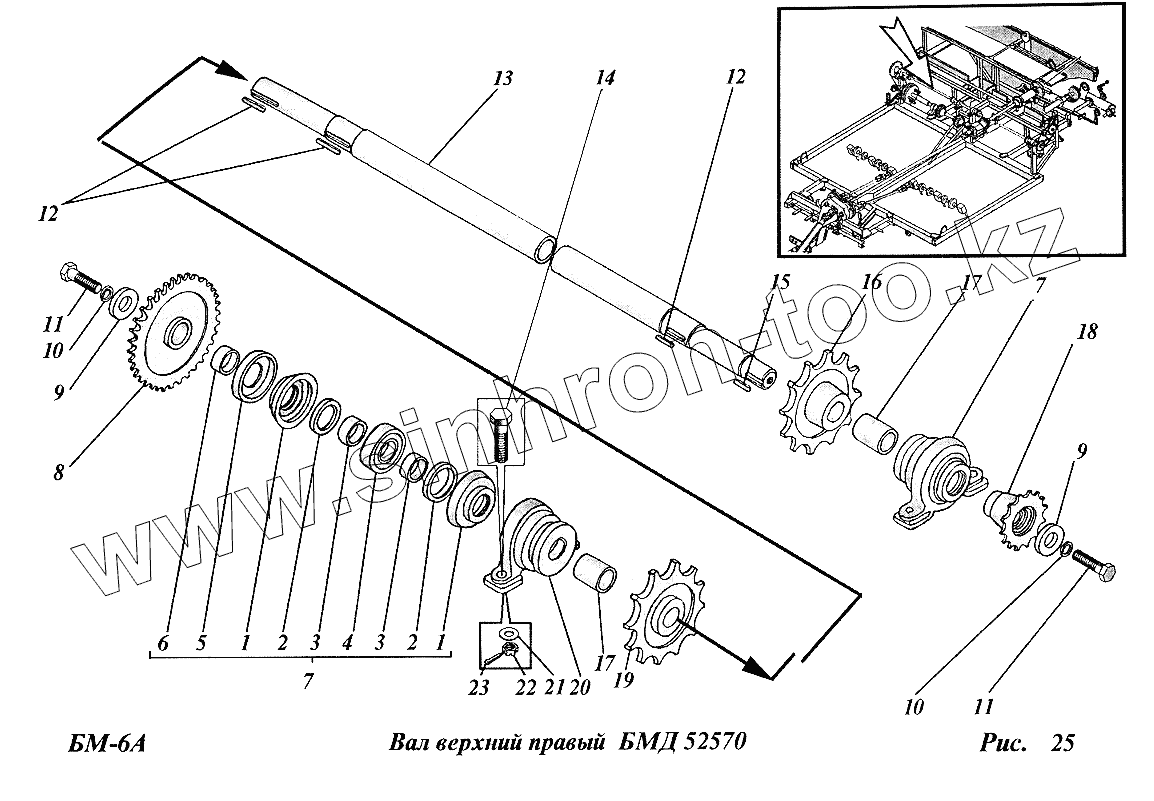

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Вал верхний правый (БМД52570)
1
1
2
2
3
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СДК6375 | Вкладыш | |
| 2 | СП57-44-5 | Кольцо | |
| 3 | П42х35х4х18 | Втулка | |
| 4 | 180207С17 | Подшипник шариковый | |
| 5 | РКС6.05.404 | Заглушка | |
| 6 | П42х35Asх15 | Втулка | |
| 7 | БМД14300 | Подшипник в сборе | |
| 8 | БМД54160 | Звездочка | |
| 9 | КТ4245 | Шайба специальная | |
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | М12х30.58.019 | Болт | |
| 12 | 10х8х40 | Шпонка ГОСТ 8789-68 | |
| 13 | БМД52619 | Вал | |
| 14 | 2М12х40.58.019 | Болт | |
| 15 | 8х7х32 | Шпонка | |
| 16 | БМД12622 | Звездочка | |
| 17 | П42х32Х5х47,5 | Втулка | |
| 18 | БМД52628-01 | Полумуфта | |
| 19 | БМД18622 | Звездочка | |
| 20 | БМД14306 | Корпус подшипника | |
| 21 | 12.02.019 | Шайба | |
| 22 | М12.6.019 | Гайка ГОСТ 5915-70 | |
| 23 | 3,2х32.001 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
