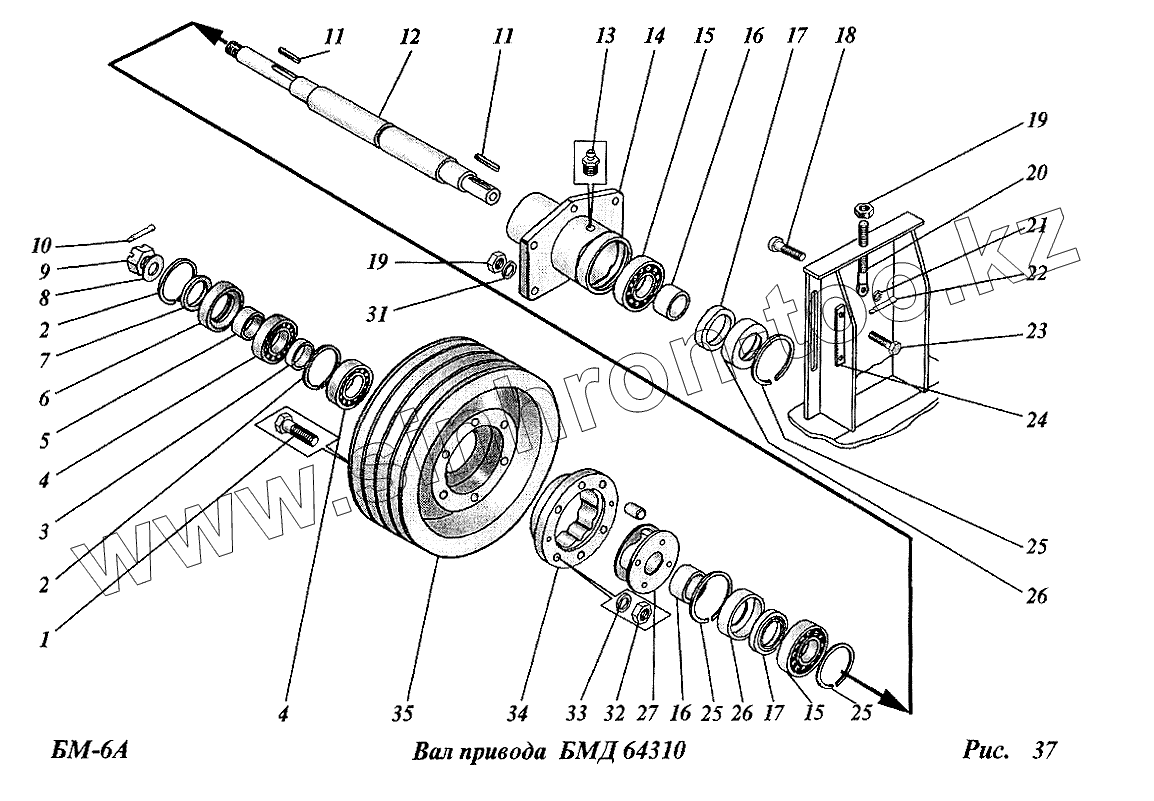

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Вал привода (БМД64310)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

11

11

12

13

14

15

15

16

16

17

17

18

19

19

20

21

22

23

24

25

25

25

26

26

27

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10х70.58.019		Болт
2	2В72		Кольцо
3	П42х35А5х14		Втулка
4	180207С17		Подшипник шариковый
5	1-45х35А3х20		Втулка
6	БМД68404		Крышка
7	СП57-44-5		Кольцо
8	КТ03405		Шайба
9	М20.8.019		Гайка
10	4х40.001		Шплинт
11	10х8х40		Шпонка ГОСТ 8789-68
12	БМД64606		Вал
13	1.2.Ц6		Масленка
14	БМД64260		Корпус в сборе
15	208		Подшипник шариковый
16	1-50х40АЗх24		Втулка
17	1-50х70-1		Манжета
18	22х12х5х25		Ось
19	М12х40.58.019		Болт
20	БМД54603		Винт специальный
21	12.02.019		Шайба
22	3,2х20.001		Шплинт
23	М12х40.58.019		Болт
24	БМД64522		Полоса
25	2В80		Кольцо
26	РКС03809		Крышка
27	Н021.09		Шайба задняя
28	Н021.012		Шайба передняя
29	Н021.007		Ролик
30	Н021.016		Ступица
31	12.65Г.05		Шайба ГОСТ 6402-70
32	М10.6.019		Гайка
33	10.65Г.05		Шайба
34	Н021.003		Обойма
35	БМД64002		Шкив ведущий
