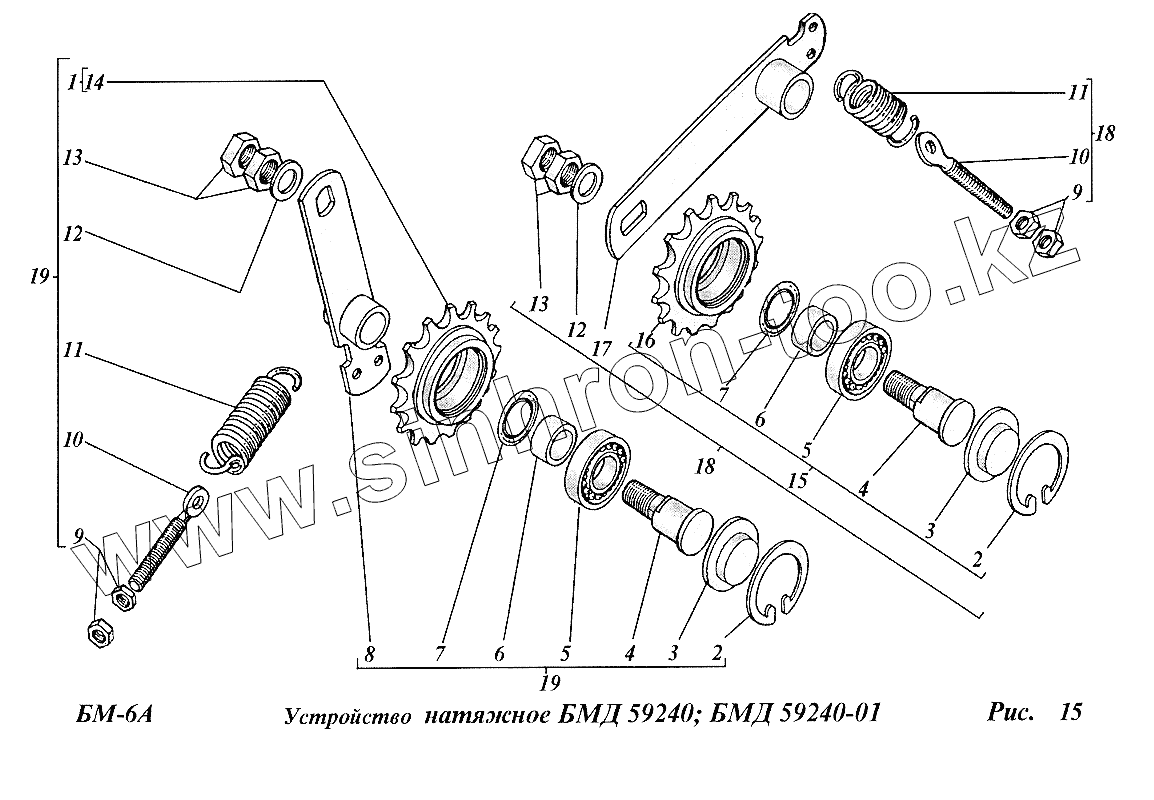

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Устройство натяжное (БМД59240, БМД59240-01)
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД59230-01 | Звездочка в сборе | |
| 2 | 2В52 | Кольцо | |
| 3 | КТЖ4111 | Крышка | |
| 4 | БМД59622 | Ось | |
| 5 | 180205К4С9 | Подшипник | |
| 6 | П30х25Ах16 | Втулка | |
| 7 | СП42-29-5 | Кольцо | |
| 8 | БМД59250 | Рычаг | |
| 9 | М106.19 | Гайка | |
| 10 | КТ6170 | Бот натяжной | |
| 11 | КТЖ11601 | Пружина | |
| 12 | 16.02.019 | Шайба | |
| 13 | М16.6.019 | Гайка ГОСТ 5919-73 | |
| 14 | БМД59632 | Звездочка | |
| 15 | БМД59230 | Звездочка в сборе | |
| 16 | БМД59631 | Звездочка | |
| 17 | РКС6.11090 | Рычаг | |
| 18 | БМД59240 | Устройство | |
| 19 | БМД59240-01 | Устройство натяжное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
