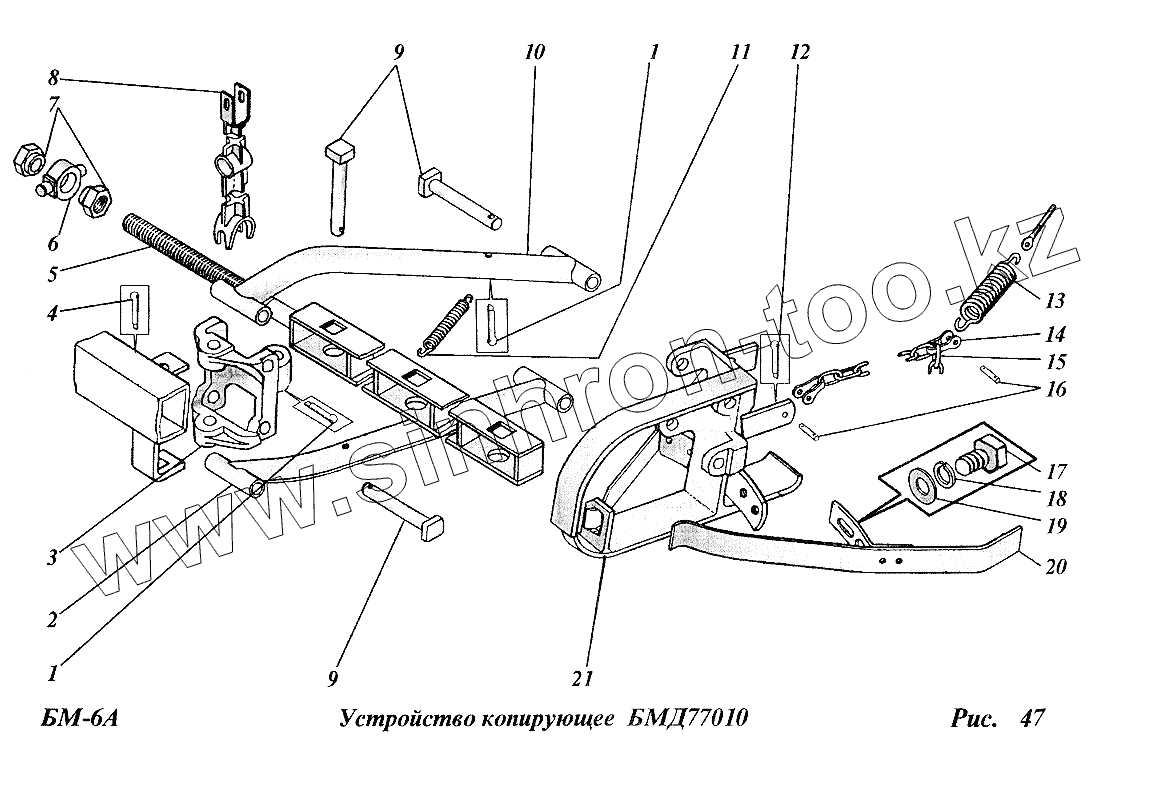

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Устройство копирующее (БМД 77010)
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5х36.001 | Шплинт | |
| 2 | СДК12-12-1 | Штанга | |
| 3 | ННД36301 | Кронштейн | |
| 4 | 4х25.001 | Шплинт | |
| 5 | БМД17060 | Тяга в сборе | |
| 6 | СДК6728 | Шарнир | |
| 7 | СДК6727 | Гайка | |
| 8 | БМД69301 | Коромысло | |
| 9 | ННД36601 | Штырь | |
| 10 | СДК12-12-4А | Штанга | |
| 11 | КТ6169 | Пружина | |
| 12 | 2,5х14.001 | Шплинт | |
| 13 | КП6086 | Пружина | |
| 14 | КТ4041 | Серьга | |
| 15 | 4-4х28 | Цепь 14 звеньев | |
| 16 | КТ6119А | Чека | |
| 17 | 12.019 | Шайба | |
| 18 | 12.65Г.019 | Шайба | |
| 19 | М12х25.58.019 | Болт | |
| 20 | КТ01260 | Перо в сборе | |
| 21 | КТ01240А | Копир |
