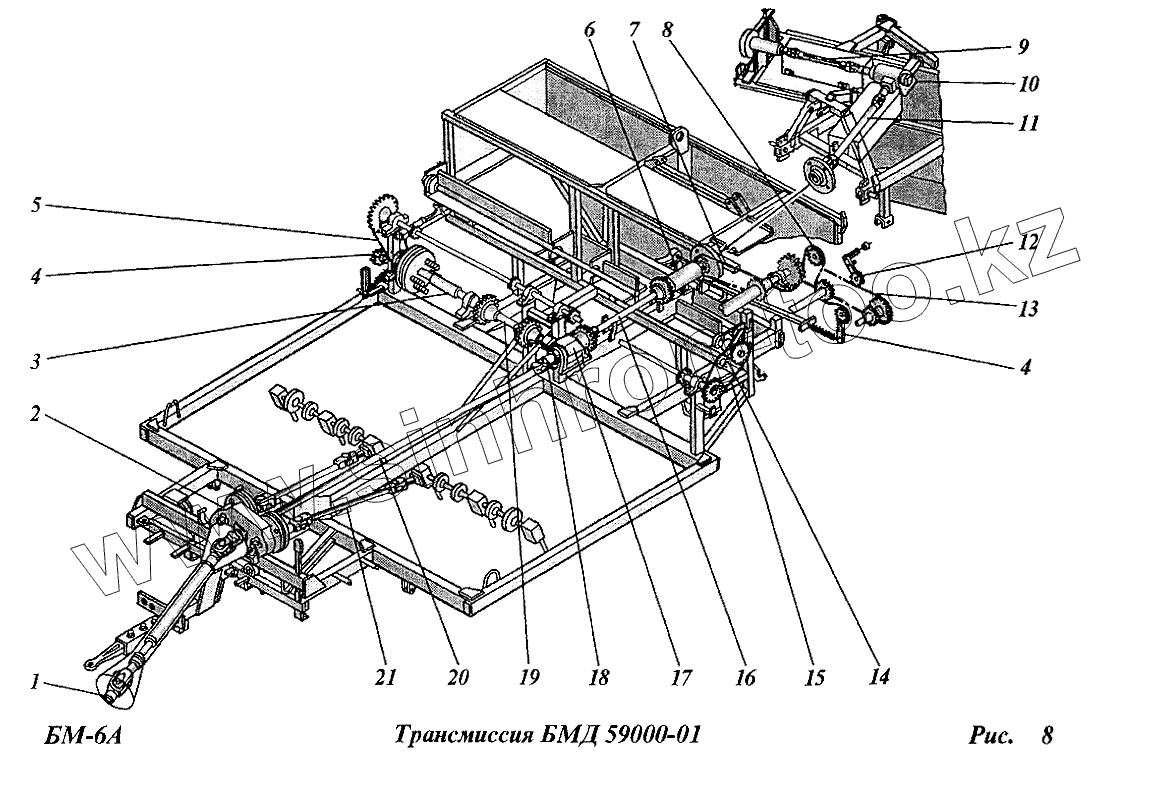

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Трансмиссия (БМД59000-01)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД15220 | Передача карданная | |
| 2 | БМД59220 | Редуктор центральный | |
| 3 | БМД59100 | Вал нижний | |
| 4 | БМД59240-01 | Устройство натяжное | |
| 5 | ПРЛ25.4-5000 | Цепь (55 звеньев) | |
| 6 | БМД59270 | Вал приводной | |
| 7 | ПРЛ25.4-5000 | Цепь (55 звеньев) | |
| 8 | РКС08310 | Звездочка силовая | |
| 9 | Н081.03.002-01 | Вал телескопический квадратный, L = 290 | |
| 10 | Н090.20.000А-213 | Редуктор | |
| 11 | БМД64190 | Шарнир с трубой | |
| 12 | БМД59240 | Устройство | |
| 13 | ПРЛ25.4-5000 | Цепь (55 звеньев) | |
| 14 | БМД59240-06 | Устройство натяжное | |
| 15 | ПРЛ19.05-2950 | Цепь (55 звеньев) | |
| 16 | БМД59330 | Вал в сборе | |
| 17 | Н090.20.000А-913 | Редуктор | |
| 18 | Н081.62-060-04 | Шарнир с трубой | |
| 19 | БМД59330-01 | Вал в сборе | |
| 20 | БМД59040 | Вал карданный | |
| 21 | Н081.02.002-02 | Вал телескопический |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
