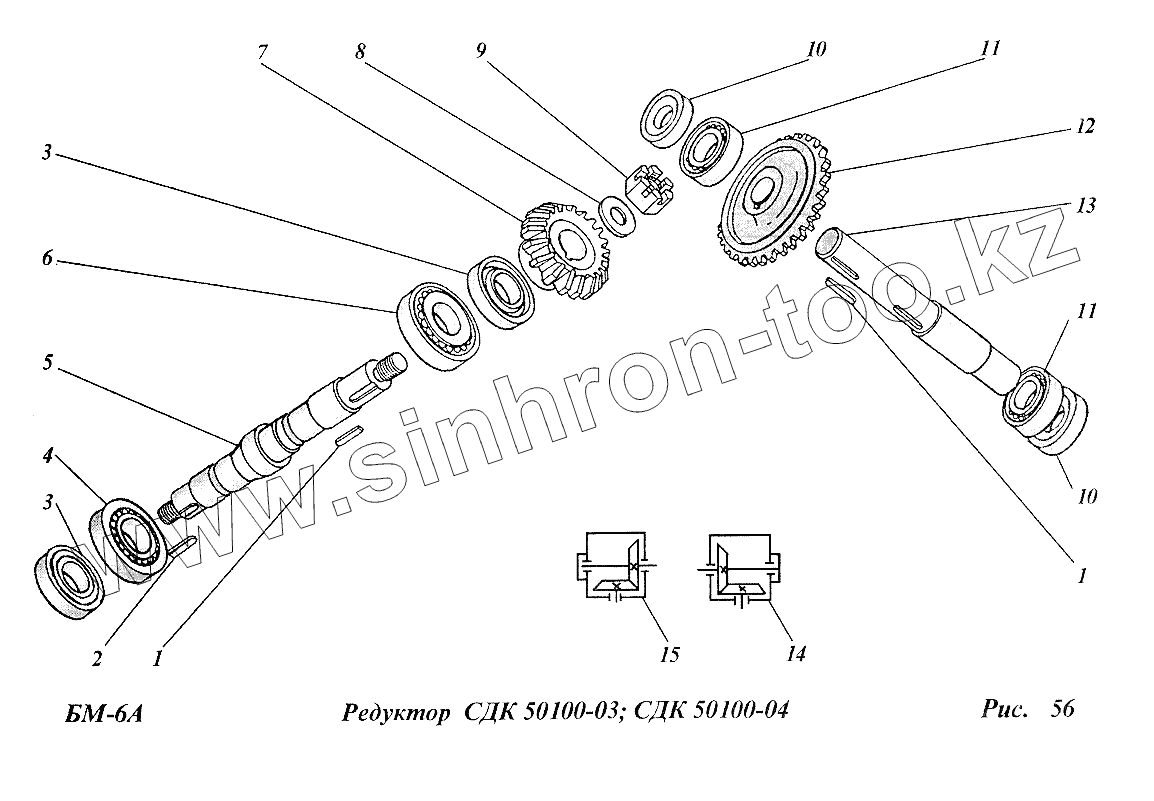

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Редуктор (СДК50100-03, СДК50100-04)

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8х7х20		Шпонка
2	8х7х32		Шпонка
3	1-38х58-1		Манжета
4	7206		Подшипник роликовый
5	БМД12673		Вал
6	1-30х52-1		Манжета
7	КСЩ6235А		Шестерня
8	16.02.019		Шайба
9	М16.6.019		Гайка ГОСТ 5919-73
10	1х25х42-1		Манжета
11	205К		Подшипник шариковый
12	КСЩ6237А		Шестерня
13	СДК50606		Вал
14	СДК50100-04		Редуктор
15	СДК50100-03		Редуктор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
