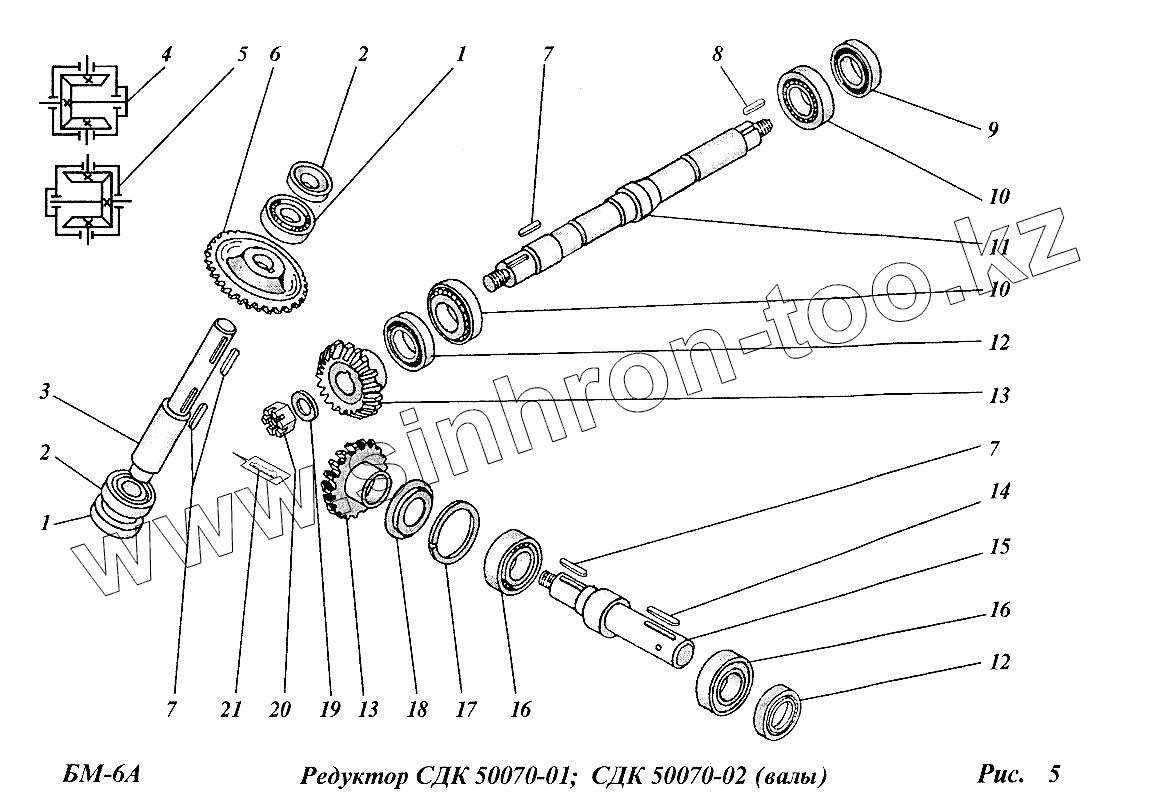

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Редуктор (СДК50070-01, СДК50070-02)
1
1
2
2
3
4
5
6
7
7
7
8
9
10
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1-25х42-1 | Манжета | |
| 2 | 205К | Подшипник шариковый | |
| 3 | СДК50602 | Вал | |
| 4 | СДК50070-02 | Редуктор | |
| 5 | СДК50070-01 | Редуктор | |
| 6 | КСЩ6237А | Шестерня | |
| 7 | 8х7х32 | Шпонка | |
| 8 | 8х7х20 | Шпонка | |
| 9 | 1-38х58-1 | Манжета | |
| 10 | 7206 | Подшипник роликовый | |
| 11 | БМД12673 | Вал | |
| 12 | 1-30х52-1 | Манжета | |
| 13 | КСЩ6235А | Шестерня | |
| 14 | 8х7х36 | Шпонка | |
| 15 | СДК6496 | Вал | |
| 16 | 206К | Подшипник шариковый | |
| 17 | 2В62 | Кольцо | |
| 18 | СДК4467 | Крышка | |
| 19 | 12.02.09 | Шайба | |
| 20 | М16.6.09 | Гайка | |
| 21 | 4х36.001 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
