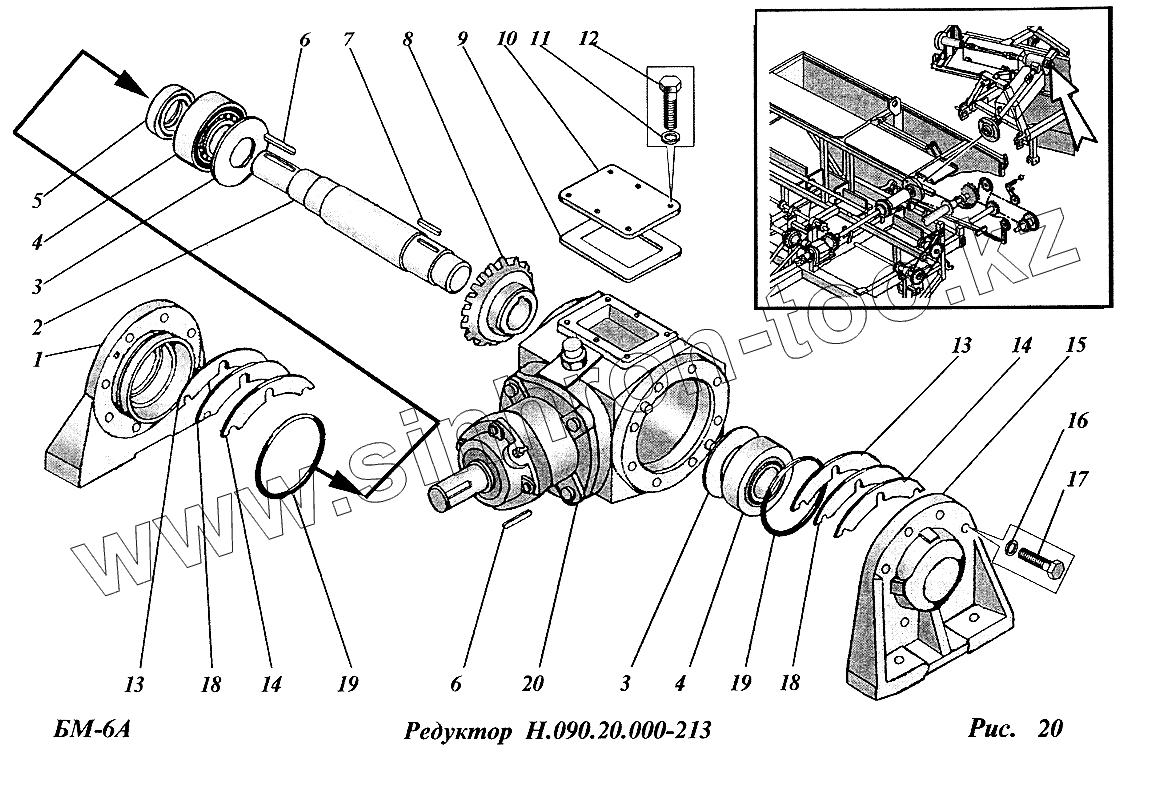

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Редуктор (Н090.20.000-213)
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н090.20.105А | Крышка | |
| 2 | Н090.20.604Б | Вал | |
| 3 | РФ00.00.404А | Маслодержатель | |
| 4 | 78074 | Подшипник | |
| 5 | 2-32х52-1 | Манжета | |
| 6 | 10х8х50 | Шпонка | |
| 7 | 10х8х25 | Шпонка | |
| 8 | H090.20.601 | Колесо | |
| 9 | H090.20.002 | Прокладка | |
| 10 | Н090.20.407Б | Крышка | |
| 11 | М5х12.66.019 | Винт | |
| 12 | 5.65Г.05 | Шайба | |
| 13 | Н090.20.401 | Прокладка | |
| 14 | Н090.20.403 | Прокладка | |
| 15 | Н090.20.104А | Крышка глухая | |
| 16 | 8.65Г.05 | Шайба | |
| 17 | М8х25.66.019 | Болт | |
| 18 | Н090.20.402 | Прокладка | |
| 19 | 104-110-36-2-1 | Кольцо | |
| 20 | Н090.20.101 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
