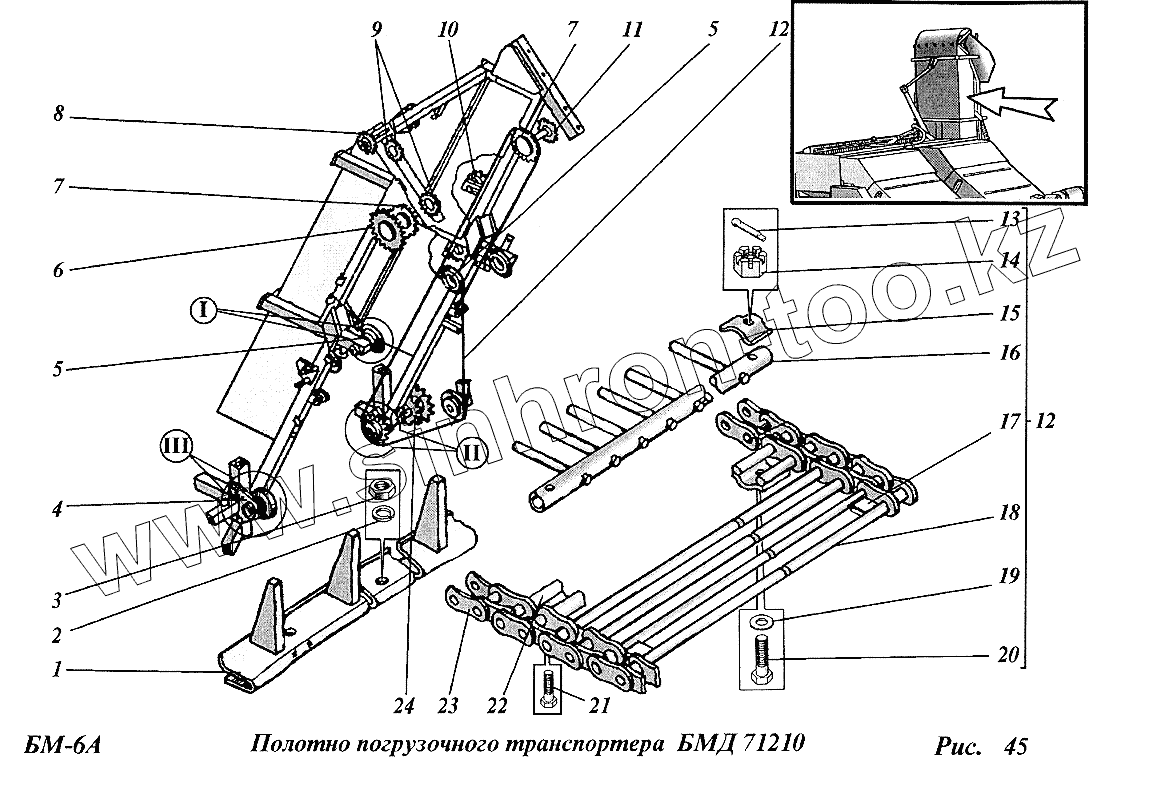

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Полотно погрузочного транспортера (БМД71210)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД71220 | Скребок | |
| 2 | 10.65Г.05 | Шайба | |
| 3 | М10.6.019 | Гайка | |
| 4 | БМД71320 | Ролик ведомый | |
| 5 | БМД13260-01 | Ролик | |
| 6 | Н022.010.26 | Звездочка | |
| 7 | БМД12622 | Звездочка | |
| 8 | БМД59230-01 | Звездочка в сборе | |
| 9 | Н022.328 | Звездочка | |
| 10 | БМД59230 | Звездочка в сборе | |
| 11 | СДК6279 | Звездочка | |
| 12 | БМД71210 | Транспортер | |
| 13 | 2,5х25.001 | Шплинт | |
| 14 | М10.6.019 | Гайка | |
| 15 | СТП304.930.401 | Пластина | |
| 16 | БМД54240 | Звено щелевое | |
| 17 | БМД54120 | Звено | |
| 18 | БМД71330 | Полотно | |
| 19 | 10.02.019 | Шайба | |
| 20 | 2М10х50.58.019 | Болт | |
| 21 | М10х30.58.019 | Болт | |
| 22 | БМД12120 | Звено | |
| 23 | СПРЛ38,1-10000 | Блок звездочек | |
| 24 | БМД71300 | Блок звездочек |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
