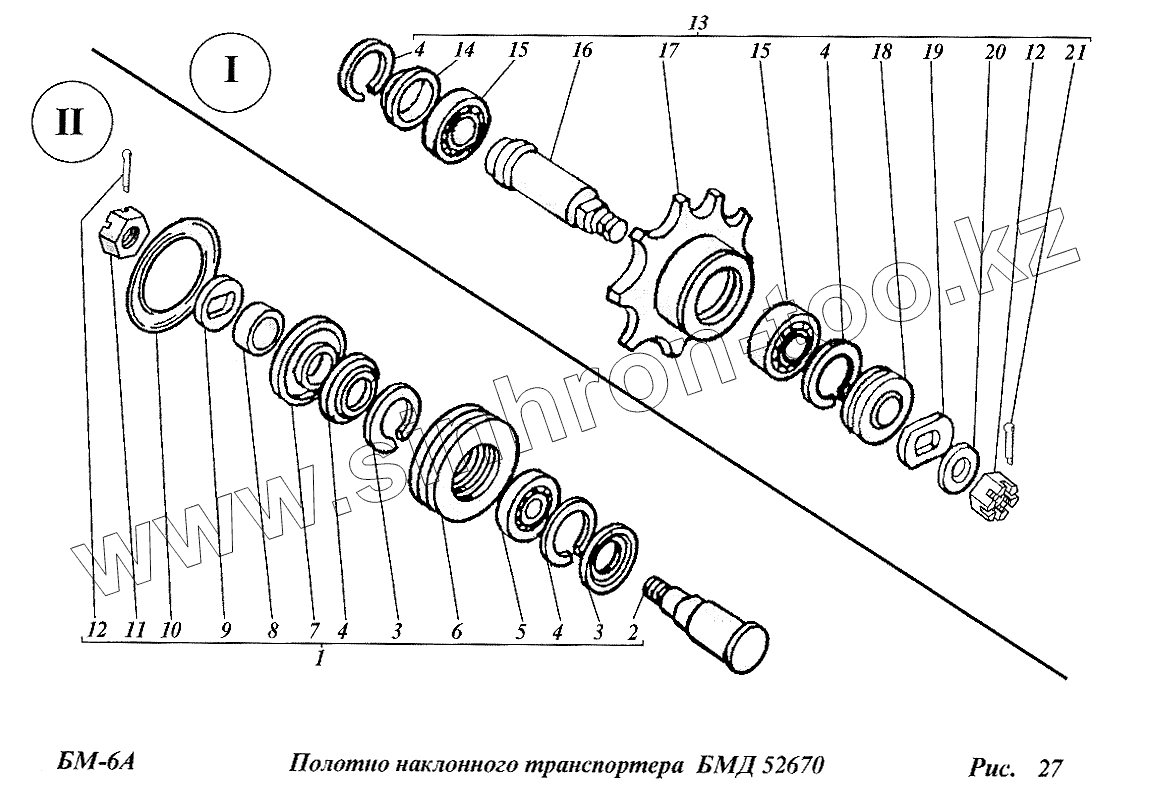

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Полотно наклонного транспортера (БМД52670)
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД13250 | Ролик | |
| 2 | БМД12666 | Ось | |
| 3 | ННД8.401 | Шайба защитная | |
| 4 | 2В52 | Кольцо | |
| 5 | 180205К1С9 | Подшипник | |
| 6 | БМД12112 | Ступица | |
| 7 | БМД12678 | Шайба защитная | |
| 8 | П32х25А5х23 | Втулка | |
| 9 | БМД12427 | Шайба | |
| 10 | ННД43001 | Кольцо | |
| 11 | М16.6.019 | Гайка ГОСТ 5919-73 | |
| 12 | 4х36.016 | Шплинт | |
| 13 | 52170 | Звездочка ведомая | |
| 14 | КТЖ4111 | Крышка | |
| 15 | 180205С17 | Подшипник шариковый | |
| 16 | СДК50629 | Ось | |
| 17 | БМД12616 | Звездочка (z=9) | |
| 18 | БМД52605 | Заглушка | |
| 19 | БМД52405 | Шайба | |
| 20 | 16.02.019 | Шайба | |
| 21 | М16.6.019 | Гайка ГОСТ 5919-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
