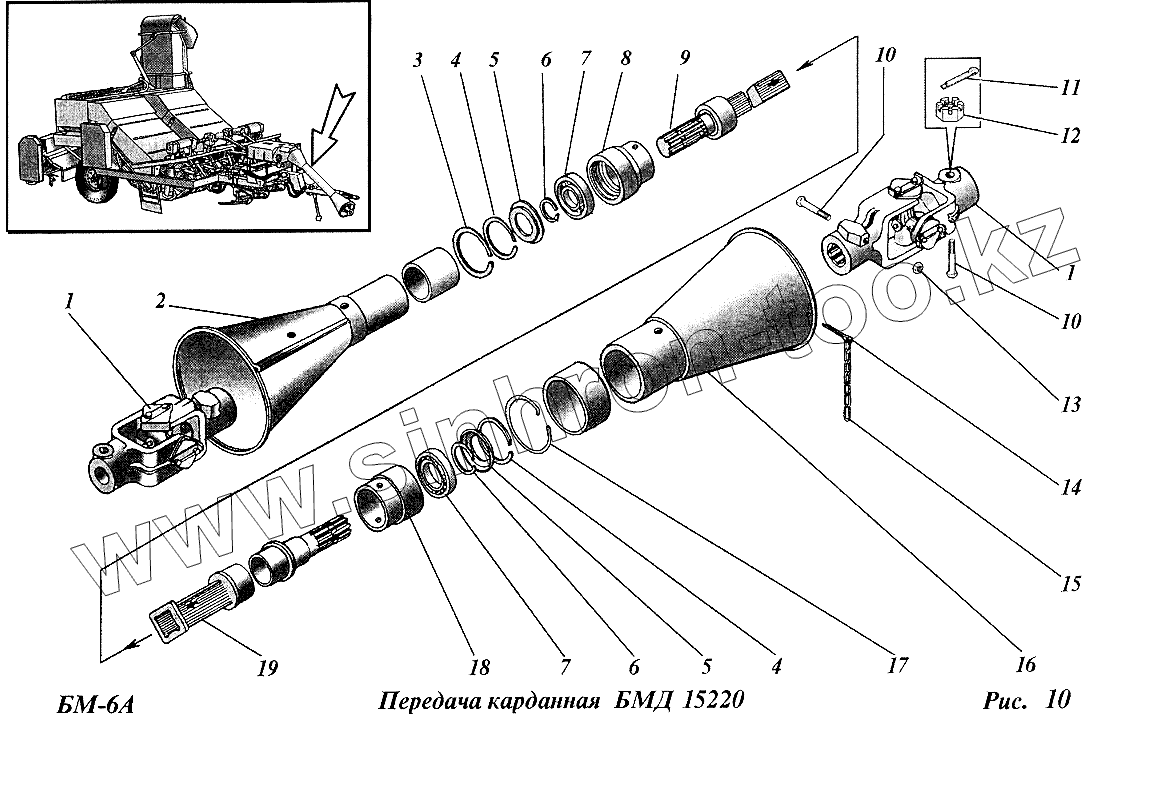

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Передача карданная очистителя головок (БМД59040)
1
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АА-63А | Шарнир | |
| 2 | БМД15320 | Кожух с трубой | |
| 3 | БМД15644 | Кольцо | |
| 4 | 2В52 | Кольцо | |
| 5 | КТ4756 | Шайба защитная | |
| 6 | 2В45 | Кольцо | |
| 7 | 209 | Подшипник шариковый | |
| 8 | БМД15107 | Корпус передний | |
| 9 | БМД15310 | Вал квадратный | |
| 10 | Н051.04.608 | Болт специальный | |
| 11 | 3,2х25.001 | Шплинт | |
| 12 | М12.6.019 | Гайка ГОСТ 5915-70 | |
| 13 | М12х6.019 | Гайка | |
| 14 | 5х28.019 | Шплинт | |
| 15 | 4х4х28 | Цепь 7 звеньев | |
| 16 | БМД15260 | Корпус с трубой | |
| 17 | БМД15645 | Кольцо | |
| 18 | БМД15108 | Корпус задний | |
| 19 | БМД15300 | Корпус полый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
