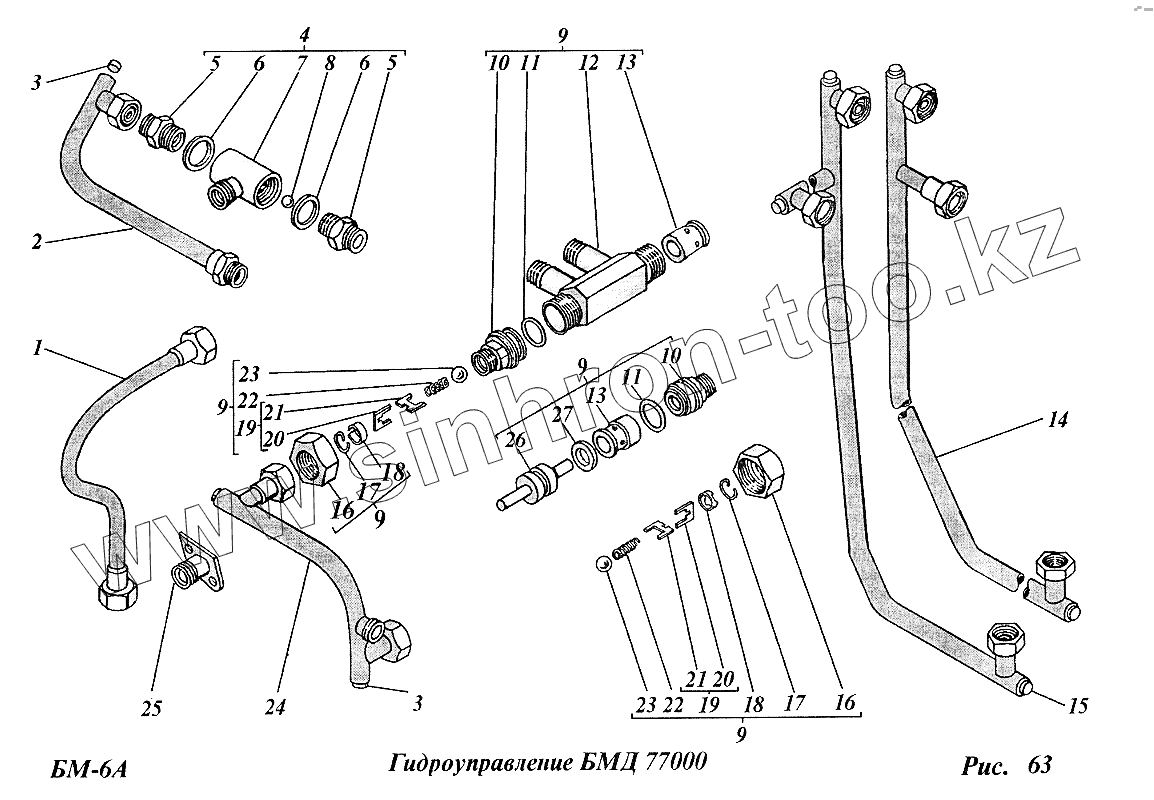

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Гидроуправление (БМД77000)
1
2
3
3
4
5
5
6
6
7
8
9
9
9
9
9
10
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД77190 | Маслопровод | |
| 2 | БМД77200 | Маслопровод | |
| 3 | СГР628 | Заглушка | |
| 4 | БМД77090 | Клапан | |
| 5 | Н036.03.001 | Штуцер переходной | |
| 6 | Н036.28.005 | Шайба | |
| 7 | БМД77130 | Корпус в сборе | |
| 8 | 6П14МНР | Шарик | |
| 9 | БМД69340 | Гидрозамок | |
| 10 | Н036.55.201 | Корпус правый | |
| 11 | Н036.50.102 | Кольцо стопорное | |
| 12 | БМД69350 | Корпус гидрозамка | |
| 13 | БМД69604 | Втулка | |
| 14 | БМД77060 | Маслопровод | |
| 15 | БМД77210 | Маслопровод | |
| 16 | Н036.55.202 | Гайка накидная | |
| 17 | Н2-28х22-2 | Кольцо уплотнительное | |
| 18 | Н036.50.103 | Втулка опорная | |
| 19 | Н036.50.110 | Крестовина в сборе | |
| 20 | Н036.50.111 | Крестовина нижняя | |
| 21 | Н036.50.112 | Крестовина верхняя | |
| 22 | Н036.50.104 | Пружина | |
| 23 | Ш14.288Н | Шарик | |
| 24 | БМД69200 | Маслопровод | |
| 25 | БМД02090 | Фланец в сборе | |
| 26 | БМД69603 | Поршень | |
| 27 | 020-025-30-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
