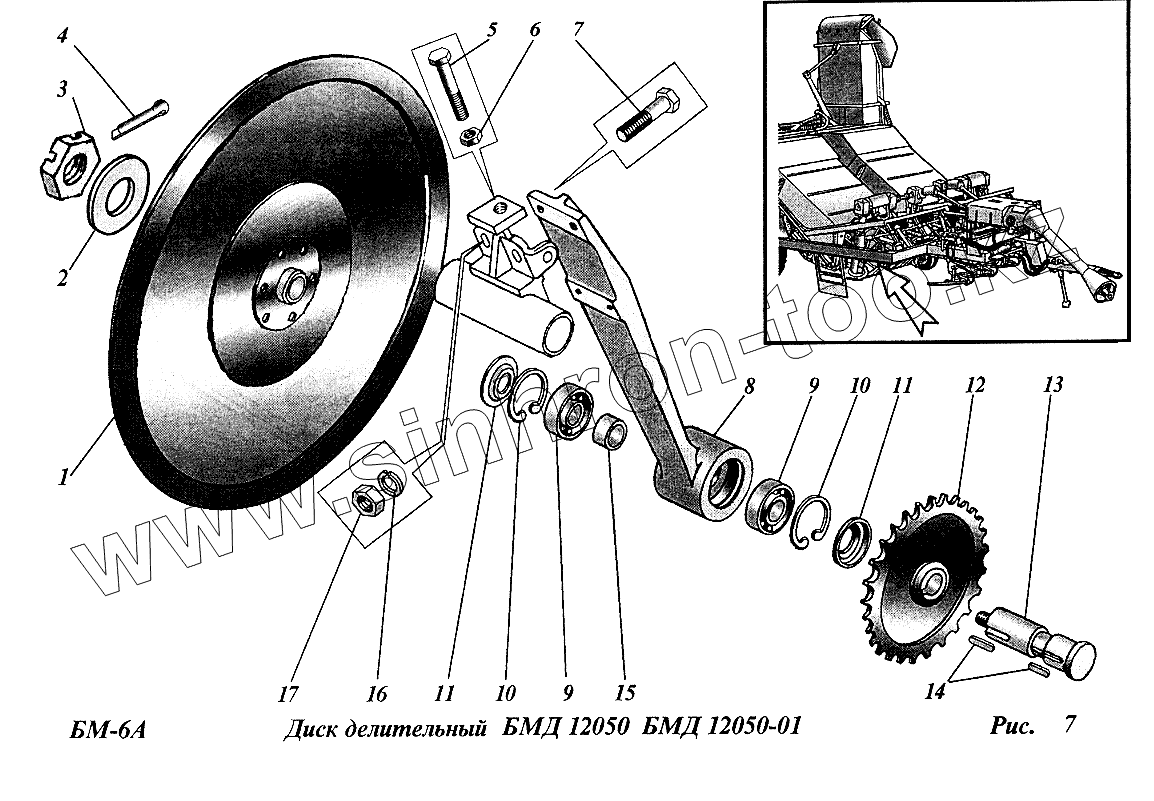

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Диск делительный (БМД12050, БМД12050-01)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БМД12370		Диск
2	КТ4011		Шайба специальная
3	М16.6.019		Гайка ГОСТ 5919-73
4	4х36.019		Шплинт
5	М12х50.88.35.019		Винт
6	М12.6.019		Гайка ГОСТ 5915-70
7	М10х40.58.019		Болт
8	БМД52201		Корпус
9	180205К11		Подшипник
10	2В52		Кольцо
11	ННД8401		Шайба
12	БМД12380		Звездочка
13	БМД12624		Вал
14	8х7х28		Шпонка
15	П32х25Азх14		Втулка
16	10.65Г.05		Шайба
17	М10.6.019		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
