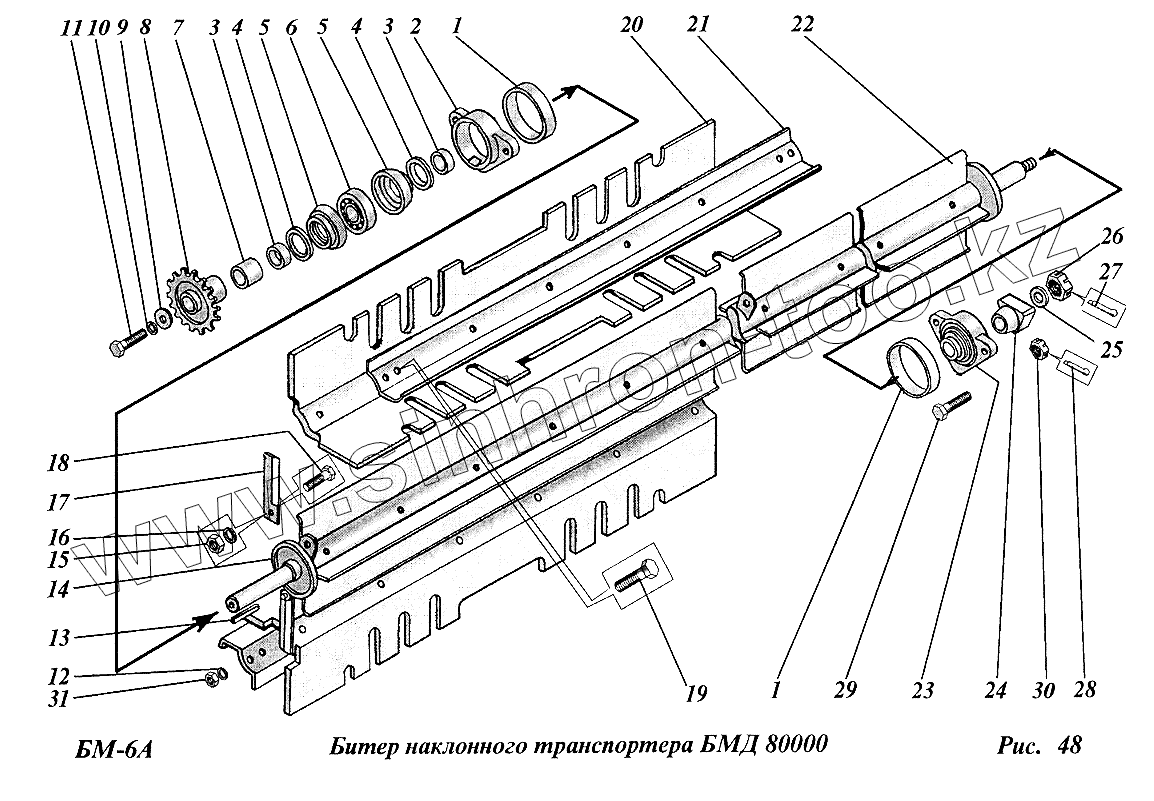

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Битер наклонного транспортера (БМД80080)
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БМД12880 | Кожух | |
| 2 | БМД12641 | Корпус | |
| 3 | П38х30х4D11х13,5 | Втулка | |
| 4 | СП50-37-5 | Кольцо | |
| 5 | СДК6374 | Вкладыш | |
| 6 | 180306КС17 | Подшипник шариковый | |
| 7 | П42х30А4Н11х18 | Втулка | |
| 8 | Н022.328-01 | Звездочка, z=17 | |
| 9 | КТ4055 | Шайба специальная | |
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | М12Х30.58.019 | Болт | |
| 12 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 13 | 8х7х36 | Шпонка | |
| 14 | БМД12467 | Шайба защитная | |
| 15 | М8.6.019 | Гайка | |
| 16 | 8.65Г.05 | Шайба | |
| 17 | БМД54501-01 | Пластина режущая | |
| 18 | М8х20.58.019 | Болт | |
| 19 | М10х100.58.019 | Болт | |
| 20 | БМД80001 | Лопасть | |
| 21 | БМД80401 | Накладка | |
| 22 | БМД80010 | Барабан битера | |
| 23 | [Подшипник в сборе] | Подшипник в сборе | |
| 24 | БМД12104 | Шунт магнитный | |
| 25 | КТ4011 | Шайба специальная | |
| 26 | М16.6.019 | Гайка ГОСТ 5919-73 | |
| 27 | 4х36.001 | Шплинт | |
| 28 | 2,5х25.001 | Шплинт | |
| 29 | 2М10х30.58.019 | Болт | |
| 30 | М10 | Гайка | |
| 31 | М12 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
