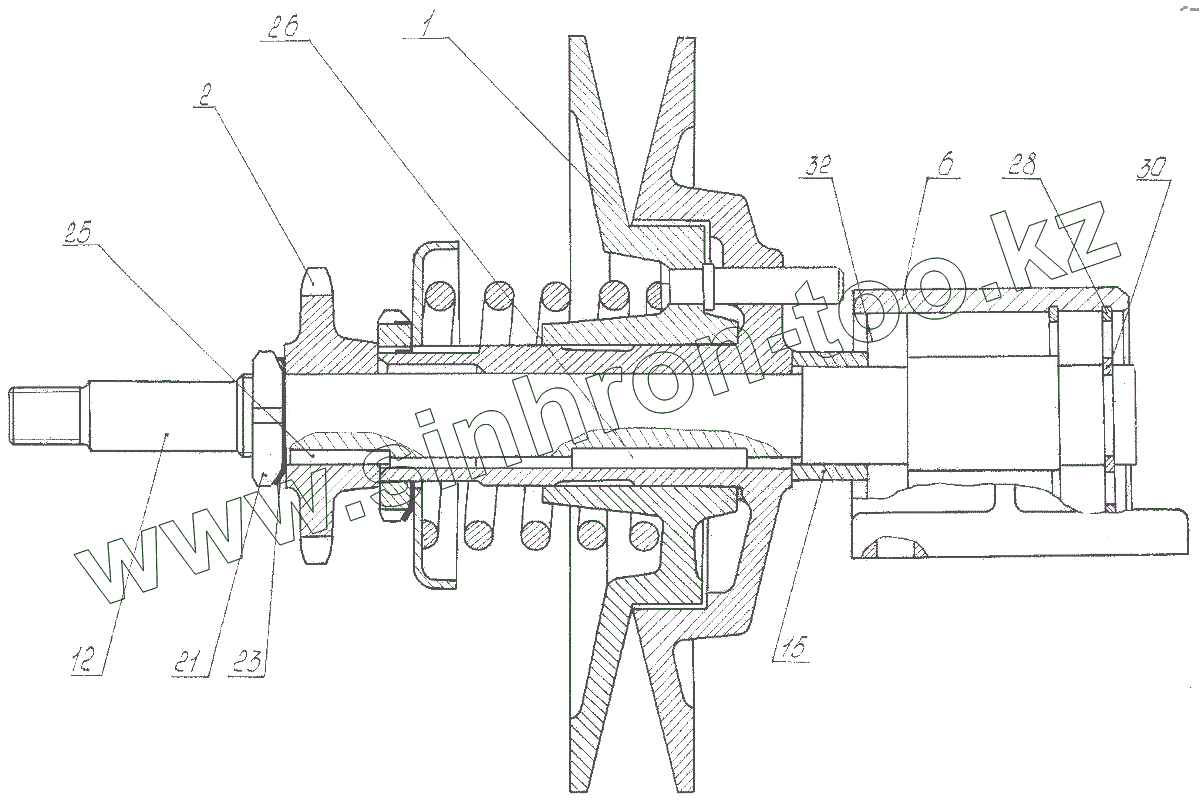

Каталог запасных частей к технике: РСМ Жатка ЖКС. Шкив вариатора (ЖКС 01.790)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано CK-5М-1 «Нива» CK-5М-1 «Нива» (2002) Vector-450 (Часть 1) (2018) Vector-450 (Часть 2) (2018) Дон (общий каталог) Дон 1200 Дон 1200Б Дон 1500А Дон 1500Б Жатка 3518050-12010 (2020) Жатка S300.27 (2020) Жатка ЖЗТ-9 (2020) Жатка ЖКС (2020) Жатка ЖСУ-700 (2020) Жатка ЖСУ-703 (2020) Жатка РСМ-081.27 (2010) Жатка РСМ-081.27 (2020) Жатка РСМ-081.27 (вариант) (2010) Жатка РСМ-100.70, 1401.70 (2007) Жатка РСМ-161.27 (2020) Платформа-подборщик РСМ-081.08 (2020) Платформа-подборщик РСМ-091.08 (2020) ППК-81 Argus (2020) РСМ 2375 (2020) РСМ-100 (Дон-680) (2002) РСМ-100 (Дон-680М) (2010) РСМ-101 "Вектор" (2010) РСМ-101 "Вектор" (вариант) (2010) РСМ-10Б "Дон-1500Б" (2006) РСМ-1401 (2009) РСМ-142 "Acros" (2010) РСМ-142 "Acros" вариант (2010) РСМ-142 (Acros-550) (2020) РСМ-152 "Acros-590/595 Plus" Часть 1 (2020) РСМ-152 "Acros-590/595 Plus" Часть 2 (2020) РСМ-161 (Часть 1) (2015) РСМ-161 (Часть 2) (2015) РСМ-181 "Torum-740" (2010) РСМ-181 "Torum-740" (вариант) (2010) Стол рапсовый RSM001.00.000К (2020) Тележка для перевозки жатки РСМ-142.29 (2020) Тележка РСМ-142.29 (2009) Тележка транспортная ТТ-4000 (2020) Энергосредство ЭС-1 (2009)

Схема > Не выбрано Жатка (ЖКС) Каркас (ЖКС 01.000Ф) Корпус (ЖКС 01.010А) Подвеска регулируемая (54-1-4-18) Аппарат режущий (ЖКС 02.000Ф) Аппарат режущий (ЖКС 01.500) Палец одинарный (ЖКС 01.510) Палец двойной (Р230.21.000) Нож (Р.230.10.000) Палец двойной (Р230.21.000) Аппарат режущий (ЖКС 01.500-01) Палец одинарный (ЖКС 01.510) Палец двойной (Р230.21.000) Нож (Р.230.10.000) Палец двойной (Р230.21.000) Мотовило (ЖКС 03.000Ф) Тяга (ЖКС 01.700) Шкив вариатора нижний (ЖКС 01.730) Диск ведущий (ЖКС 01.740) Диск с пальцем (Н.065.15.010) Гидроцилиндр вариатора (Н.065.15.020А-01) Шкив вариатора (ЖКС 01.790) Кронштейн с контрприводом (ЖКС 01.820) Поддержка (ЖКС 01.850) Поддержка (ЖКС 01.860) Мотовило (ЖКС 03.000А) Мотовило (ЖКС 03.000А) Устройство предохранительное (ЖКС 01.340) Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401 Звездочка (ЖКС 01.380) Эксцентрик (ЖКС 03.100) Ролик (3518050-11590) Подшипник (3518050-11360) Труба мотовила (ЖКС 03.050) Мотовило (ЖКС 03.000А-01) Устройство предохранительное (ЖКС 01.340) Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401 Звездочка (ЖКС 01.380) Эксцентрик (ЖКС 03.100) Ролик (3518050-11590) Подшипник (3518050-11360) Граблина (ЖКС 03.260А) Граблина (ЖКС 03.260А) Плита (54-1-5-1А) Шнек (ЖКС 04.000Ф) Плита с Подшипником (А54-1-2-2-3Б) Опора (Н.027.01.050), Иллюстрация действительна для техники, произведенной с 20150101 по 20210215 Шнек (ЖКС 01.300А), Иллюстрация действительна для техники, произведенной с 20060207 Крышка (54-1-2-2-5Б), Иллюстрация действительна для техники, произведенной с 20101001 Труба пальчикового механизма (РСМ-10.27.01.750), Иллюстрация действительна для техники, произведенной с 20101001 Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001 Шнек (ЖКС 01.310Б) Труба шнека (ЖКС 01.460), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Ось с Подшипником (3518060-18920Б), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Ось с Подшипником (РСМ-10.27.01.740), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Шнек (ЖКС 01.300А-01), Иллюстрация действительна для техники, произведенной с 20060207 Крышка (54-1-2-2-5Б), Иллюстрация действительна для техники, произведенной с 20101001 Труба пальчикового механизма (РСМ-10.27.01.750), Иллюстрация действительна для техники, произведенной с 20101001 Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001 Шнек (ЖКС 01.310Б-01) Труба шнека (ЖКС 01.460-01), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Ось с Подшипником (3518060-18920Б), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Ось с Подшипником (РСМ-10.27.01.740-01), Иллюстрация действительна для техники, произведенной с 20101001 Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317 Устройство предохранительное (ЖКС 01.340) Звездочка натяжная (54-1-2-12Б) Плита (54-1-2-2-4Б) Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401 Звездочка (ЖКС 01.380) Башмаки (ЖКС 06.000Ф) Опора жатки (3518050-12350А) Башмак в сборе (54-1-2-3) Гидрооборудование (ЖКС 09.000Ф) Гидросистема жатки (ЖКС 09.000А) Полумуфта наружная ТУ 1-554-0083-2001 (МР.036.67.100-10У) Клапан (МР.036.67.400) Гидросистема жатки (ЖКС 09.000А-01) Полумуфта наружная ТУ 1-554-0083-2001 (МР.036.67.100-10У) Клапан (МР.036.67.400) Гидроцилиндр (РСМ-10.27.15.140) Гидроцилиндр (РСМ-10.27.15.150) Гидросистема жатки (ЖКС 09.000Б) Полумуфта (ЖКС 09.280), Иллюстрация действительна для техники, произведенной с 20120315 Гидросистема жатки (ЖКС 09.000Б-01) Полумуфта (ЖКС 09.280), Иллюстрация действительна для техники, произведенной с 20120315 Вал карданный (ЖКС 16.000Ф) Дополнительное оборудование (ЖКС 17.000Ф) Шкив натяжной (ЖКС 00.080) Шкив (ЖКС 00.110) Комплект запасных частей (ЖКС 00.170-01) Комплект запасных частей гидроcистемы (ЖКС 09.210) Комплект запасных частей гидроcистемы (ЖКС 09.200А) Комплект запасных частей к камере наклонной (ЖКС 04.140А) Комплект запасных частей одиночный к транспортёру цепному (3518050-181030Б) Комплект запасных частей (ЖКС 01.760А-01) Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001 Палец двойной (Р230.21.000) Нож (Р.232.10.000) Комплект запасных частей (ЖКС 00.170) Комплект запасных частей гидроcистемы (ЖКС 09.210) Комплект запасных частей гидроcистемы (ЖКС 09.200А) Комплект запасных частей к камере наклонной (ЖКС 04.140А) Комплект запасных частей одиночный к транспортёру цепному (3518050-181030Б) Комплект запасных частей (ЖКС 01.760А) Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001 Палец двойной (Р230.21.000) Нож (Р.232.10.000) Ремни и цепи (ЖКС 28.000Ф) Цепь (ЖКС 00.090) Цепь (ЖКС 00.090-01) Цепь (ЖКС 00.090-02) Привод режущего аппарата (ЖКС 29.000Ф) Коромысло (ЖКС 01.530) Вал кривошипа (ЖКС 01.660А) Шатун (Н.069.02.010-03) Направляющая (54-1-2-9Б) Щитки (ЖКС 56.000Ф) Щиток (ЖКС 01.570А) Щиток (54-1-2-16) Щиток переходной (54-1-7Б)

1

2

6

12

15

21

23

25

26

28

30

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЖКС 01.640		Шкив вариатора
2	ЖКС 01.720		Звездочка Z-16, t-19.05 верхнего вариатора (для привода мотовила)
6	ЖКС 01.104А		Корпус
12	ЖКС 01.624		Вал
15	ЖКС 01.808Б		Втулка
21	М30Х1,5-6H.05.019		Гайка
23	Н 30.01.019		Шайба
25	8Х7Х36		Шпонка
26	8Х7Х63		Шпонка
28	С72~1		Кольцо
30	С35~2		Кольцо
32	180207АС17		Подшипник или 180207К10С27

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
