Каталог запасных частей к технике: РСМ Жатка ЖКС. Щиток переходной (54-1-7Б)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
11
12
13
14
15

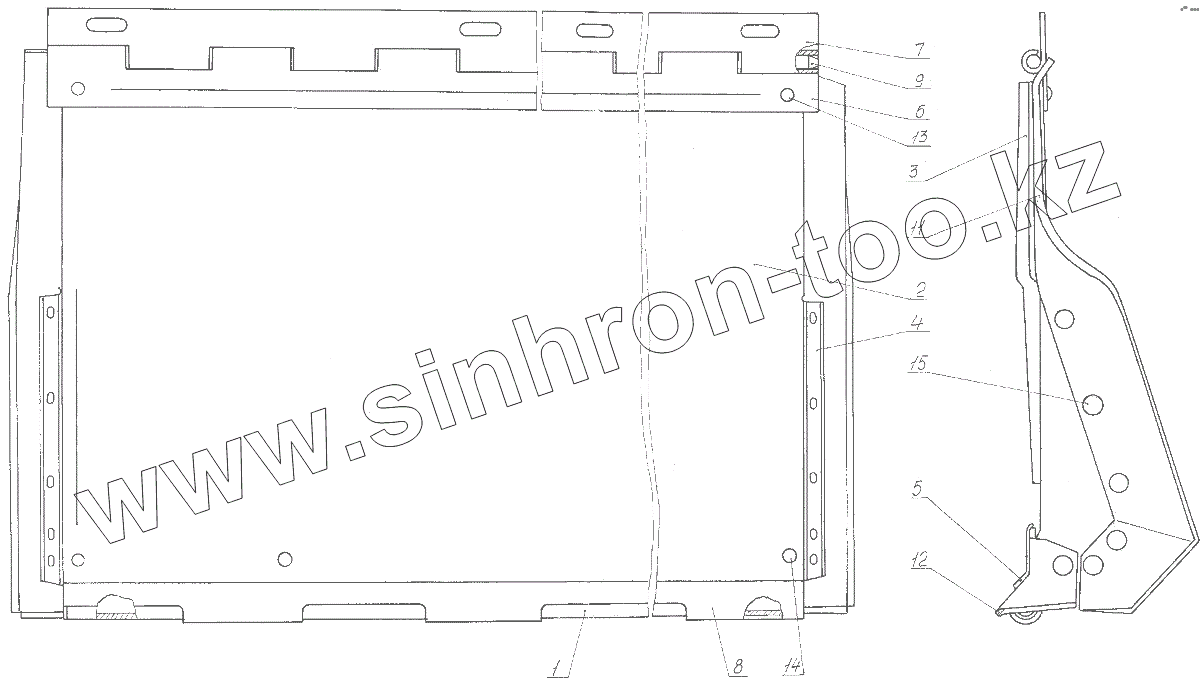

Позиция на иллюстрации Заводской номер детали Название детали
1 54-1-7-1 Пруток
1 ЖКС 01.623 Пруток
2 54-41349Б-01 Лист щитка
3 54-41351Б Борт
4 54-41352Б Борт
5 54-41480Б-01 Накладка
6 54-44577А Петля щитка
7 54-44578А Петля щитка
8 54-44584А Петля
9 54-60199Б Пруток
9 ЖКС 01.623 Пруток
11 54-00233А Уплотнение
12 54-00234Б-01 Уплотнение нижнее
13 4Х10.01.10КП.016 Заклепка
14 4Х12.01.10КП.016 Заклепка
15 140-5Х12.01.10КП.016 Заклепка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
