Каталог запасных частей к технике: РСМ Жатка ЖКС. Плита (54-1-5-1А)
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
CK-5М-1 «Нива»
CK-5М-1 «Нива» (2002)
Vector-450 (Часть 1) (2018)
Vector-450 (Часть 2) (2018)
Дон (общий каталог)
Дон 1200
Дон 1200Б
Дон 1500А
Дон 1500Б
Жатка 3518050-12010 (2020)
Жатка S300.27 (2020)
Жатка ЖЗТ-9 (2020)
Жатка ЖКС (2020)
Жатка ЖСУ-700 (2020)
Жатка ЖСУ-703 (2020)
Жатка РСМ-081.27 (2010)
Жатка РСМ-081.27 (2020)
Жатка РСМ-081.27 (вариант) (2010)
Жатка РСМ-100.70, 1401.70 (2007)
Жатка РСМ-161.27 (2020)
Платформа-подборщик РСМ-081.08 (2020)
Платформа-подборщик РСМ-091.08 (2020)
ППК-81 Argus (2020)
РСМ 2375 (2020)
РСМ-100 (Дон-680) (2002)
РСМ-100 (Дон-680М) (2010)
РСМ-101 "Вектор" (2010)
РСМ-101 "Вектор" (вариант) (2010)
РСМ-10Б "Дон-1500Б" (2006)
РСМ-1401 (2009)
РСМ-142 "Acros" (2010)
РСМ-142 "Acros" вариант (2010)
РСМ-142 (Acros-550) (2020)
РСМ-152 "Acros-590/595 Plus" Часть 1 (2020)
РСМ-152 "Acros-590/595 Plus" Часть 2 (2020)
РСМ-161 (Часть 1) (2015)
РСМ-161 (Часть 2) (2015)
РСМ-181 "Torum-740" (2010)
РСМ-181 "Torum-740" (вариант) (2010)
Стол рапсовый RSM001.00.000К (2020)
Тележка для перевозки жатки РСМ-142.29 (2020)
Тележка РСМ-142.29 (2009)
Тележка транспортная ТТ-4000 (2020)
Энергосредство ЭС-1 (2009)
Схема
>
Не выбрано
Жатка (ЖКС)
Каркас (ЖКС 01.000Ф)
Корпус (ЖКС 01.010А)
Подвеска регулируемая (54-1-4-18)
Аппарат режущий (ЖКС 02.000Ф)
Аппарат режущий (ЖКС 01.500)
Палец одинарный (ЖКС 01.510)
Палец двойной (Р230.21.000)
Нож (Р.230.10.000)
Палец двойной (Р230.21.000)
Аппарат режущий (ЖКС 01.500-01)
Палец одинарный (ЖКС 01.510)
Палец двойной (Р230.21.000)
Нож (Р.230.10.000)
Палец двойной (Р230.21.000)
Мотовило (ЖКС 03.000Ф)
Тяга (ЖКС 01.700)
Шкив вариатора нижний (ЖКС 01.730)
Диск ведущий (ЖКС 01.740)
Диск с пальцем (Н.065.15.010)
Гидроцилиндр вариатора (Н.065.15.020А-01)
Шкив вариатора (ЖКС 01.790)
Кронштейн с контрприводом (ЖКС 01.820)
Поддержка (ЖКС 01.850)
Поддержка (ЖКС 01.860)
Мотовило (ЖКС 03.000А)
Мотовило (ЖКС 03.000А)
Устройство предохранительное (ЖКС 01.340)
Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401
Звездочка (ЖКС 01.380)
Эксцентрик (ЖКС 03.100)
Ролик (3518050-11590)
Подшипник (3518050-11360)
Труба мотовила (ЖКС 03.050)
Мотовило (ЖКС 03.000А-01)
Устройство предохранительное (ЖКС 01.340)
Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401
Звездочка (ЖКС 01.380)
Эксцентрик (ЖКС 03.100)
Ролик (3518050-11590)
Подшипник (3518050-11360)
Граблина (ЖКС 03.260А)
Граблина (ЖКС 03.260А)
Плита (54-1-5-1А)
Шнек (ЖКС 04.000Ф)
Плита с Подшипником (А54-1-2-2-3Б)
Опора (Н.027.01.050), Иллюстрация действительна для техники, произведенной с 20150101 по 20210215
Шнек (ЖКС 01.300А), Иллюстрация действительна для техники, произведенной с 20060207
Крышка (54-1-2-2-5Б), Иллюстрация действительна для техники, произведенной с 20101001
Труба пальчикового механизма (РСМ-10.27.01.750), Иллюстрация действительна для техники, произведенной с 20101001
Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001
Шнек (ЖКС 01.310Б)
Труба шнека (ЖКС 01.460), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Ось с Подшипником (3518060-18920Б), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Ось с Подшипником (РСМ-10.27.01.740), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Шнек (ЖКС 01.300А-01), Иллюстрация действительна для техники, произведенной с 20060207
Крышка (54-1-2-2-5Б), Иллюстрация действительна для техники, произведенной с 20101001
Труба пальчикового механизма (РСМ-10.27.01.750), Иллюстрация действительна для техники, произведенной с 20101001
Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001
Шнек (ЖКС 01.310Б-01)
Труба шнека (ЖКС 01.460-01), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Ось с Подшипником (3518060-18920Б), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Ось с Подшипником (РСМ-10.27.01.740-01), Иллюстрация действительна для техники, произведенной с 20101001
Опора (РСМ-10.27.01.340), Иллюстрация действительна для техники, произведенной с 20060317
Устройство предохранительное (ЖКС 01.340)
Звездочка натяжная (54-1-2-12Б)
Плита (54-1-2-2-4Б)
Устройство предохранительное (ЖКС 01.370), Иллюстрация действительна для техники, произведенной с 20070401
Звездочка (ЖКС 01.380)
Башмаки (ЖКС 06.000Ф)
Опора жатки (3518050-12350А)
Башмак в сборе (54-1-2-3)
Гидрооборудование (ЖКС 09.000Ф)
Гидросистема жатки (ЖКС 09.000А)
Полумуфта наружная ТУ 1-554-0083-2001 (МР.036.67.100-10У)
Клапан (МР.036.67.400)
Гидросистема жатки (ЖКС 09.000А-01)
Полумуфта наружная ТУ 1-554-0083-2001 (МР.036.67.100-10У)
Клапан (МР.036.67.400)
Гидроцилиндр (РСМ-10.27.15.140)
Гидроцилиндр (РСМ-10.27.15.150)
Гидросистема жатки (ЖКС 09.000Б)
Полумуфта (ЖКС 09.280), Иллюстрация действительна для техники, произведенной с 20120315
Гидросистема жатки (ЖКС 09.000Б-01)
Полумуфта (ЖКС 09.280), Иллюстрация действительна для техники, произведенной с 20120315
Вал карданный (ЖКС 16.000Ф)
Дополнительное оборудование (ЖКС 17.000Ф)
Шкив натяжной (ЖКС 00.080)
Шкив (ЖКС 00.110)
Комплект запасных частей (ЖКС 00.170-01)
Комплект запасных частей гидроcистемы (ЖКС 09.210)
Комплект запасных частей гидроcистемы (ЖКС 09.200А)
Комплект запасных частей к камере наклонной (ЖКС 04.140А)
Комплект запасных частей одиночный к транспортёру цепному (3518050-181030Б)
Комплект запасных частей (ЖКС 01.760А-01)
Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001
Палец двойной (Р230.21.000)
Нож (Р.232.10.000)
Комплект запасных частей (ЖКС 00.170)
Комплект запасных частей гидроcистемы (ЖКС 09.210)
Комплект запасных частей гидроcистемы (ЖКС 09.200А)
Комплект запасных частей к камере наклонной (ЖКС 04.140А)
Комплект запасных частей одиночный к транспортёру цепному (3518050-181030Б)
Комплект запасных частей (ЖКС 01.760А)
Втулка пальца (3518050-16810), Иллюстрация действительна для техники, произведенной с 20101001
Палец двойной (Р230.21.000)
Нож (Р.232.10.000)
Ремни и цепи (ЖКС 28.000Ф)
Цепь (ЖКС 00.090)
Цепь (ЖКС 00.090-01)
Цепь (ЖКС 00.090-02)
Привод режущего аппарата (ЖКС 29.000Ф)
Коромысло (ЖКС 01.530)
Вал кривошипа (ЖКС 01.660А)
Шатун (Н.069.02.010-03)
Направляющая (54-1-2-9Б)
Щитки (ЖКС 56.000Ф)
Щиток (ЖКС 01.570А)
Щиток (54-1-2-16)
Щиток переходной (54-1-7Б)

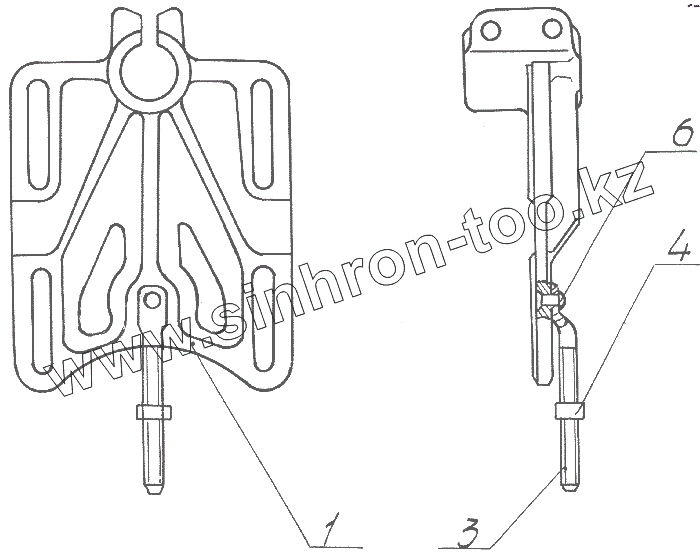

1
3
4
6
Позиция на иллюстрации
Заводской номер детали
Название детали
1
54-20140А
Плита
3
3518050-16244
Болт
4
М12-6Н.6.019~1
Гайка
4
DIN 934-M12-8-ZINC PLATED
Гайка
4
DIN 934-M12-6-ZINC PLATED
Гайка
6
8Х22.01.10КП.016
Заклепка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
