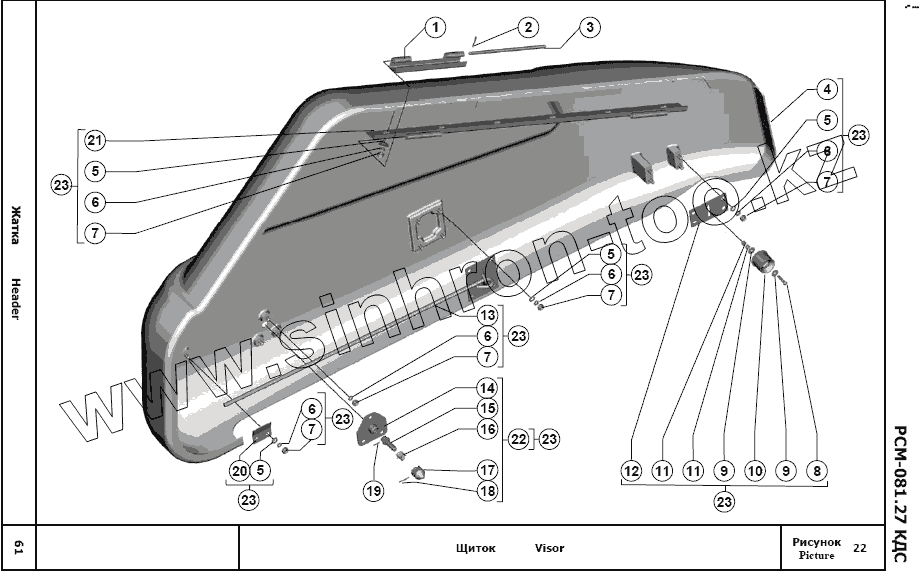

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Щиток

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 081.27.01.000 Корпус
2 Шплинт 3,2х20.019 Шплинт 3,2х20.019
3 081.27.00.623 Стержень
4 Р.27.00.012 Щит
5 С.8х1,4.01.019 Шайба С.8х1,4.01.019 ГОСТ 11371-78
6 8Т 65Г 019 Шайба 8Т 65Г 019
7 М8-6Н.6.019 Гайка
8 В.М6-6gх30.48.019 Винт В.М6-6gх30.48.019
9 С6х1,4.01.019 Шайба
10 54-01017 Обойма
11 Гайка М6-6Н.6.019 Гайка М6-6Н.6.019
12 081.27.00.487 Кронштейн
13 081.27.00.980 Опора
14 081.27.00.960 Плита
15 081.27.00.651 Палец
16 РСМ-10Б.04.36.602А Пружина
17 081.27.00.652 Ловитель
18 Штифт 4х26 Штифт 4х26
19 Штифт 4х16 Штифт 4х16
20 081.27.00.523 Уголок
21 081.27.00.990 Петля
22 081.27.00.950 Замок
23 081.27.00.800 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
