Каталог запасных частей к технике: РСМ 2375. Выходной вал трансмиссии (2375.07.013)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

10

11

11

12

12

12

12

12

12

12

12

12

12

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

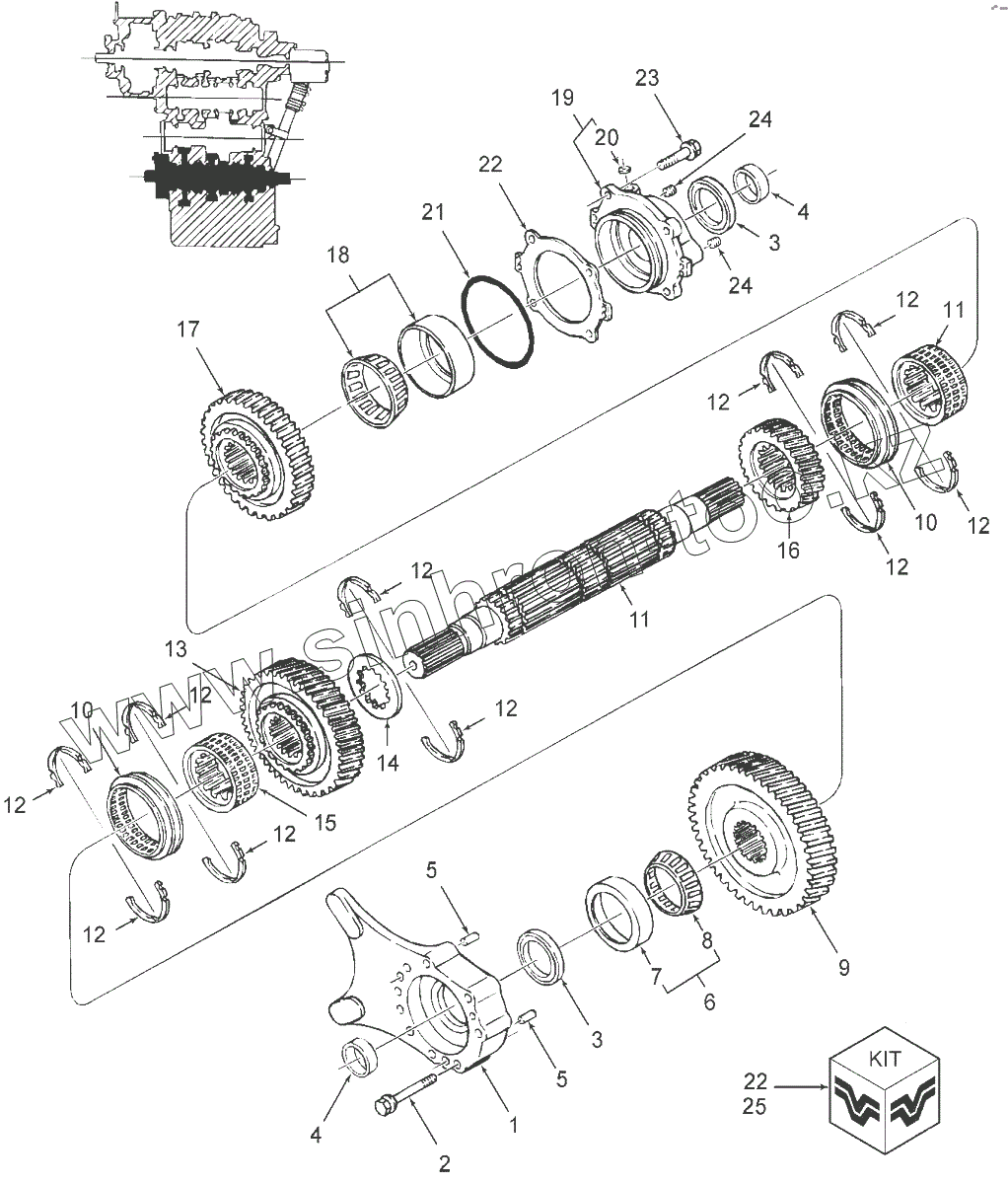

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86019031		Крышка - в сборе, выходной вал трансмиссии
2	86509604		Колпачковый винт- фланцевый шестигранник
3	86508488		Сальник
4	86001316		Кольцо - держатель уплотнения, выходной вал трансмиссии
5	86509335		Установочный штифт
6	86509786		Опора в сборе, наружное кольцо/внутреннее кольцо конического разъёмного шарикового радиально-упорного подшипника id-65мм od-120мм
7	NSS		Отдельно не продается
8	NSS		Отдельно не продается
9	86019023		Шестерня
10	86019030		Рукав - переключение скоростей, выходно вал трансмиссии
11	86029116		Вал - выходной,трансмиссия в сборе
12	86029117		Кольцо - стопор, выходной вал, трансмиссия
13	86019024		Шестерня
14	86001315		Прокладка - центральная, выходной вал трансмиссс
15	86019029		Втулка - переключатель, выходной вал, трансмиссия
16	86019027		Шестерня
17	86019028		Шестерня
18	86017340		Роликовый конический подшипник в сборе
19	86011715		Крышка - задняя, выводной вал, трансмиссия
20	86001320		Жиклер
21	86001299		Кольцо - нитрил
22	86001298		Комплект - прокладка
23	9670066		Колпачковый винт- фланцевый шестигранник
24	86001321		Заглушка-шестигранная головка
25	86020168		Комплект - шайбы / уплотнения, трансмиссия

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
