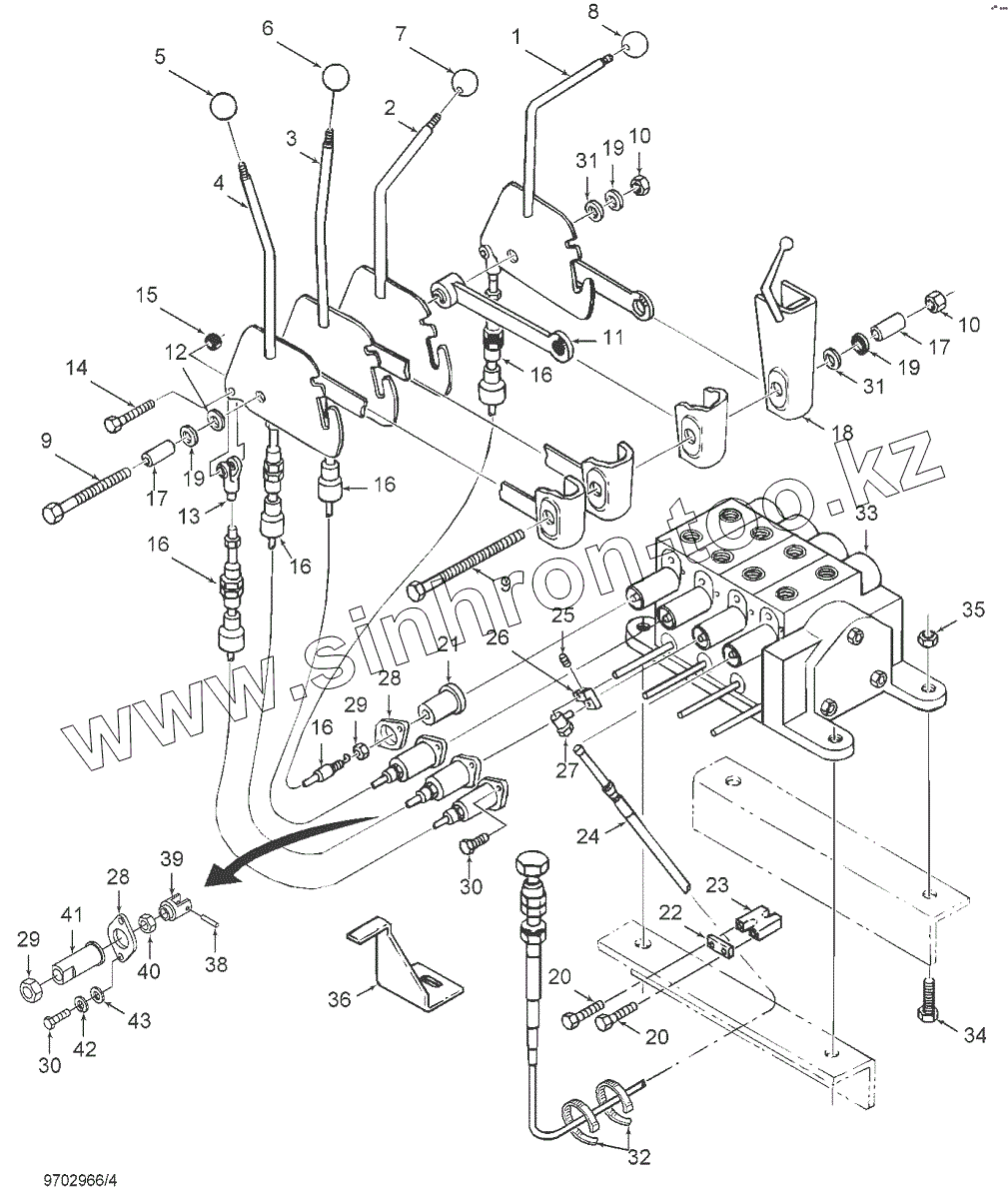

Каталог запасных частей к технике: РСМ 2375. Управление гидрооборудованием (2375.05.009)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
19
19
19
20
20
21
22
22
23
24
25
26
28
28
29
29
30
30
31
31
32
33
33
34
35
36
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 86018862R Рычаг в сборе
1 86018862 Рычаг
2 86018863R Рычаг в сборе
2 86018863 Рычаг
3 86018864 Рычаг
3 86018864R Рычаг в сборе
4 86018865 Рычаг
4 86018865R Рычаг в сборе
5 9672785 Ручка - пластик
6 86001123 Ручка - пластик
7 9672786 Ручка - пластик
8 9673057 Ручка - пластик
9 280505 Шестигранная головка колпачковый винт
10 00080463 Гайка - стопорная, шестигранник нейлон
11 9705879 Распорный вкладыш
12 86050295 Шайба - сталь, плоская, толщина
13 9705847 Наконечник троса
14 86533411 Колпачковый винт- шестигранник
15 86532 Гайка
16 86040689 Кабель - исполнительный клапан
16 86013990 Трос клапана рабочего оборудования
17 86516740 Втулка - бронза
18 9705881 Рычаг блокировки гидравлики
19 00087016 Шайба - плоская, стальная
20 86508567 Болт шестигранный
21 86019409 Рукав - алюминий, крепление кабеля управления
22 109286 Пластина стальная
22 109286R Пластина
23 00109287 Изолятор - крепление троса управления
24 86012110 Кабель в сборе - кнопка сброса, управление потоком
25 86050296 Комплект - винты, шестигранник
26 86011983 Шарнир привода клапанов
28 9700572 Фланец - алюминиевый, тросик сцепления в сборе
29 87313 Гайка стопорная
30 86019392 Колпачковый винт- round socket-head
31 9672659 Шайба - пружинная, стопорная
32 263117 Крепление - кабель, нейлон
33 2375.05.010 Управление потоком
33 86012576 Клапан - в сборе, исполнительный
34 9804263 Болт шестигранный
35 86514720 Гайка
36 86029293 Кронштейн - стопор
38 86019393 Пружинный штифт
39 86019394 Клешня - разъем, кабель управления гидравликой
40 88098 Стопорная гайка
41 86019409 Рукав - алюминий, крепление кабеля управления
42 00080682 Шайба - стопорная
43 00080701 Шайба - плоская стальная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
