Каталог запасных частей к технике: РСМ 2375. Спаренные колеса (2375.10.005)

Тип техники

Марка

Модель

Схема

DB16P-01-C-N-330V275 (4271276)

DB16P-01-C-N-330V275 (4271276)

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

4

4

4

4

4

5

5

5

5

5

5

6

6

6

6

7

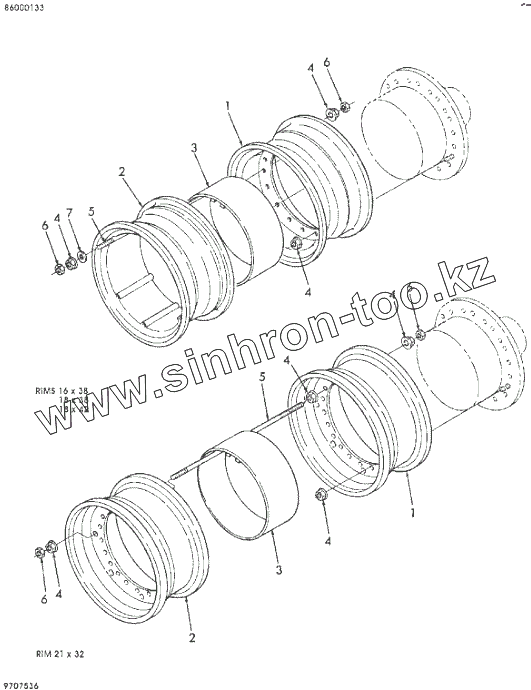

Позиция на иллюстрации	Заводской номер детали		Название детали
DB16P-01-C-N-330V275 (4271276)	DB16P-01-C-N-330V275 (4271276)		Клапан предохранительный
1	86028032		Колесо в сборе
1	86028035		Колесо в сборе
1	86028019		Колесо в сборе
1	86028030		Колесо в сборе
1	86028034		Колесо в сборе
2	86028029		Колесо в сборе
2	86028037		Колесо в сборе
2	86028036		Колесо в сборе
2	86028031		Колесо в сборе
3	86028111		Прокладка - колесо, сварная конструкция
3	86028114		Прокладка - сварная конструкция
3	86028115		Прокладка - колесо, сварная конструкция
4	86512499		Гайка шестигр.
5	00092047		Крепежная тяга - противовесы, длина
5	86014404		Тяга - затяжная
5	09673004		Крепежная тяга
6	9847024		Гайка шестигранная
7	9672420		Шайба - плоская стальная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
