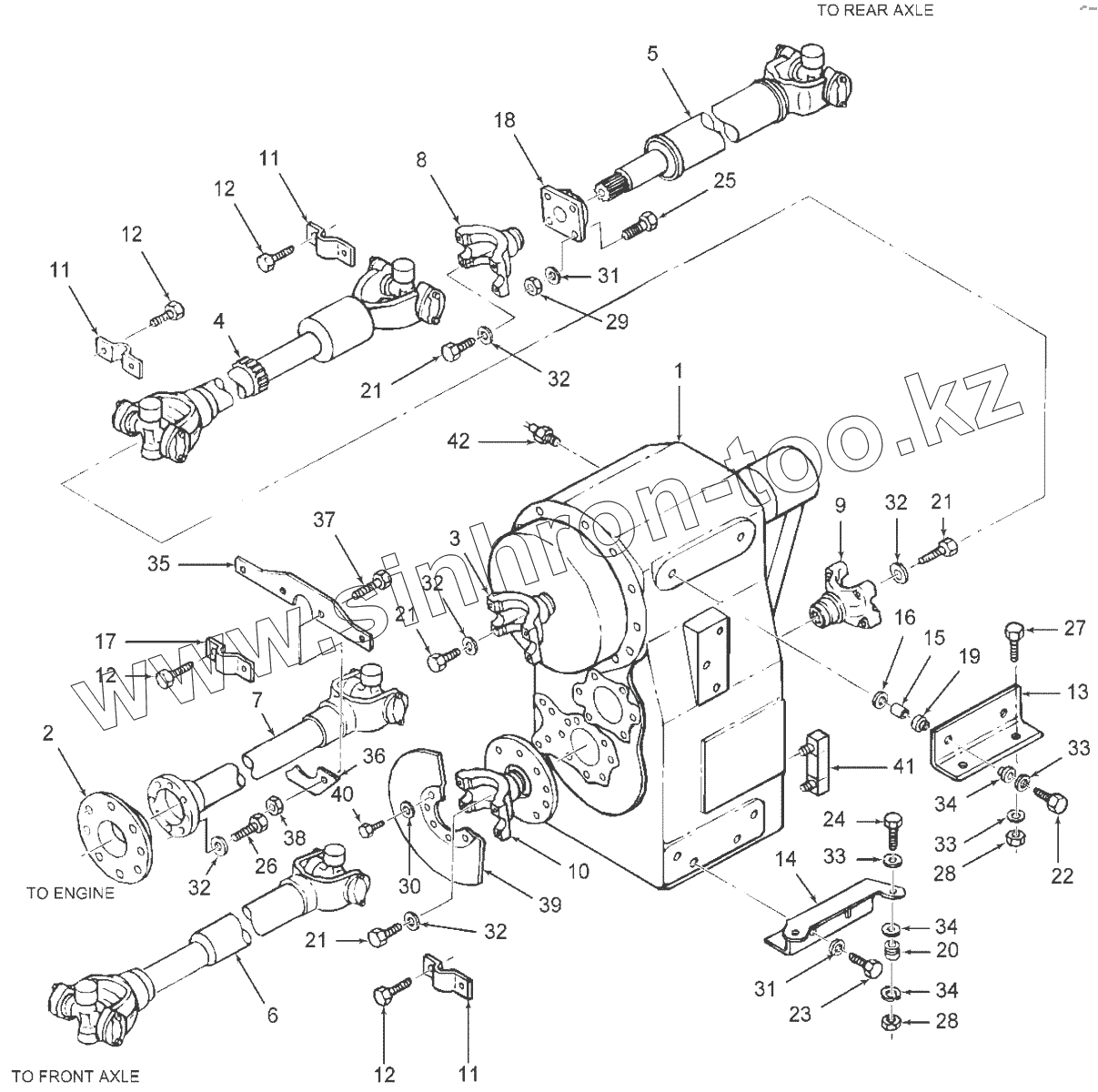

Каталог запасных частей к технике: РСМ 2375. Приводы механической трансмиссии (2375.07.005)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
11
11
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
27
28
28
28
28
28
28
29
30
31
31
32
32
32
32
32
32
32
32
32
32
32
32
34
34
34
34
34
34
34
34
34
35
36
37
38
39
40
41
41
42
Позиция на иллюстрации Заводской номер детали Название детали
9706860R 9706860R Пластина
9706859R 9706859R Пластина
86027872R 86027872R Втулка
1 86025252 Трансмиссия - с отбором мощности
1 86025253 Трансмиссия - без отбора мощности
1 86032586 Трансмиссия в сборе
2 86017515 Соединение
2 86017514 Соединение
2 86017513 Соединение
3 9706530 Вилка серии
4 86027862 Карданный вал в сборе
5 9707104 Карданный вал
5 86028084 Карданный вал в сборе
6 86027858 Карданный вал в сборе
6 9704379 Карданный вал - в сборе
7 86029957 Карданный вал в сборе
8 9706530 Вилка серии
9 9707250 Скоба, концевая
10 86030622 Хомут - фланцевый, тормозной диск
11 00088469 Скоба - сталь, стопор отклоняющего подшипника, линии привода 1610
12 86000226 Болт
12 86000226R Болт
13 09705891 Кронштейн - боковое крепление, трансмиссия
14 9705231 Кронштейн - крепление трансмиссии, нижнее
15 9704762 Прокладка - верхнее крепление трансмиссии
16 09704764 Рукав - резина, длина 43мм, крепление трансмиссии
17 00088469 Скоба - сталь, стопор отклоняющего подшипника, линии привода 1610
18 86018363 Подшипник с фланцев
18a 86001477 Крепление - подшипник, задняя рама, сварная конструкция
19 09704761 Pad - rubber,опора коробки передач
20 V60614 Изолятор - резина, крепление трансмиссии
20 86036748 Изолятор - резина, усиленная сталью, крепление трансмиссии
21 106543 Болт шестигранный
22 00088747 Колпачковый винт- шестигранник
23 00088062 Колпачковый винт- шестигранник
24 9843612 Колпачковый винт- шестигранник
24 00280210 Колпачковый винт- шестигранник
25 120091 Колпачковый винт- шестигранник
26 280853 Колпачковый винт- шестигранник
27 09707515 Крепежный винт
28 86534279 Гайка шестигранная фланцевая
28 86512499 Гайка шестигр.
29 86012007 Не переведено
30 00044183 Шайба - плоская стальная закаленная, внут.
31 44253 Шайба
32 9671405 Шайба
32 9671405R Шайба
34 86050249 Шайба
34 2375.28.01.401 Шайба
34 2375.28.01.401 Шайба
35 09706859 Защитное ограждение - трансмиссия, ввод
36 09706860 Скоба - защита, линия привода
37 86512260 Колпачковый винт- фланцевый шестигранник
38 00043436 Шестигранная гайка, фланцевая
39 9672899 Ротор - дисковый тормоз в сборе
40 87689 Болт шестигранный
41 09705718 Прибор - смотровое стекло, уровень жидкости
41 86035430 Указатель уровня масла
42 55699 Датчик нейтрального положения рычага кпп
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
