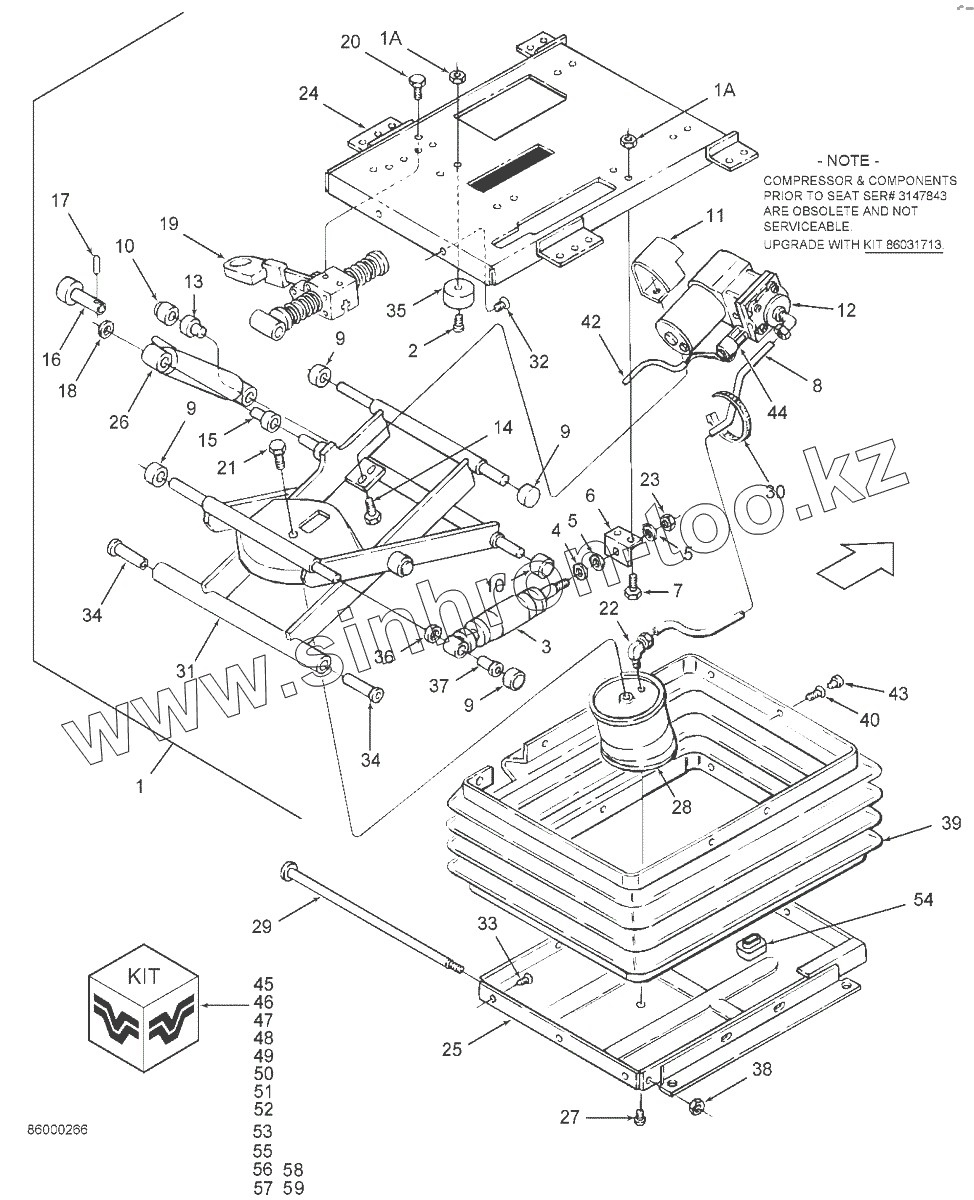

Каталог запасных частей к технике: РСМ 2375. Подвеска сиденья (2375.09.003)
1
1
1
1A
1A
1A
1A
2
2
3
4
4
5
6
6
7
7
8
8
9
9
9
9
9
9
9
9
9
9
10
10
11
12
13
15
15
16
17
17
18
18
19
20
20
21
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
33
33
34
34
34
34
34
34
35
35
36
37
37
38
38
39
39
40
40
42
42
43
43
44
44
45
46
47
47
48
48
49
49
50
50
50
50
51
52
52
53
54
54
55
55
56
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86502493 | Сиденье - с ремнем | |
| 1 | 86502494 | Сиденье - без ремня | |
| 1 | 86502162 | Комплект - амортизатор, сиденье в сборе | |
| 1A | 00280129 | Гайка - стопорная | |
| 1A | 86502162 | Комплект - амортизатор, сиденье в сборе | |
| 1B | 86508206 | Комплект - подвеска, верхний и нижний корпус сиденья | |
| 2 | 86502158 | Комплект - изолятор пружины сиденья | |
| 2 | 86000921 | Винт- крепежный , круглая головка | |
| 3 | 86000892 | Стойка - амортизатор, изолятор, сиденье в сборе | |
| 4 | 86508205 | Комплект - подвеска, рама сиденья, genesis | |
| 4 | 86000893 | Шайба - плоская стальная внут. | |
| 5 | 9845774 | Шайба - резина | |
| 6 | 86508385 | Кронштейн - уголка крепежа, верхняя стойка, сиденье в сборе | |
| 6 | 00276481 | Патрубок - подшипник, длина | |
| 7 | 88715 | Болт, рама кл | |
| 7 | 00088902 | Стопорная гайка | |
| 8 | 86000898 | Ролик - ножничная подвеска в сборе, сиденье оператора | |
| 8 | NSS | Отдельно не продается | |
| 9 | 86012035 | Поперечный изолятор, комплект ролика | |
| 9 | 86502152 | Набор изоляторов | |
| 10 | 86000899 | Ролик - нейлон, подвеска рычага сиденья | |
| 11 | NSS | Отдельно не продается | |
| 12 | 86018670 | Воздушный компрессор, подвеска сиденья | |
| 13 | 86000902 | Амортизатор опоры подвески сиденья | |
| 15 | 00276469 | Втулка - нейлон, амортизатор - подвеска сиденья | |
| 15 | 86508385 | Кронштейн - уголка крепежа, верхняя стойка, сиденье в сборе | |
| 16 | 86508208 | Ручка - управление натяжения амортизатора сиденья | |
| 17 | 87128 | Штырь - пружина | |
| 17 | 86508384 | Прокладка - крепление тяги, верхнее, подвеска сиденья | |
| 18 | 86000899 | Ролик - нейлон, подвеска рычага сиденья | |
| 18 | 00276801 | Гайка - сталь, плоская, круглая | |
| 19 | 86000906 | Защелка вентиля в сборе | |
| 20 | 86502151 | Подвеска сидения | |
| 20 | 86000907 | Винт, резьбовой штырь | |
| 21 | 88814 | Винт, колпачковый, шестигранная головка | |
| 23 | 86000922 | Гайка - стопорная | |
| 24 | 86508208 | Ручка - управление натяжения амортизатора сиденья | |
| 24 | 86000909 | Сварная конструкция - верхняя подвеска сиденья в сборе | |
| 25 | 86000910 | Сварная конструкция - корпус нижний, подвеска сиденья в сборе | |
| 25 | 87128 | Штырь - пружина | |
| 26 | 50339 | Винт, самонарезающийся штырь | |
| 26 | 86502151 | Подвеска сидения | |
| 27 | 86511982 | Винт | |
| 27 | 00280129 | Гайка - стопорная | |
| 28 | 86508389 | Амортизатор - резиновое крепление, основание сиденья в сборе | |
| 28 | 9845760 | Пружина - воздух, подвеска сиденья в сборе | |
| 29 | 9845764 | Вал подшипника | |
| 30 | 00280129 | Гайка - стопорная | |
| 30 | 86000693 | Крепление - кабель, нейлон, сиденье в сборе | |
| 31 | 86000916 | Рычаг подвески | |
| 31 | 86502145 | Комплект , компрессор | |
| 32 | 86508390 | Амортизатор - крепление подвески сиденья, верхнее | |
| 33 | 86000688 | Зажим- крепежный стопор, подвеска сиденья водителя | |
| 33 | 86018668 | Комплект - соленоид, сиденье в сборе | |
| 34 | 9828002 | Винт | |
| 34 | 00276481 | Патрубок - подшипник, длина | |
| 35 | 86508389 | Амортизатор - резиновое крепление, основание сиденья в сборе | |
| 35 | 86520856 | Набор воздушных пружин | |
| 36 | 86508384 | Прокладка - крепление тяги, верхнее, подвеска сиденья | |
| 37 | 9845757 | Втулка - привод | |
| 37 | 86508386 | Уголок | |
| 38 | 86508387 | Трубопровод - нейлон | |
| 38 | 00088902 | Стопорная гайка | |
| 39 | 88814 | Винт, колпачковый, шестигранная головка | |
| 39 | 86000687 | Чехол - навесное устройство, сиденье оператора | |
| 40 | 86000688 | Зажим- крепежный стопор, подвеска сиденья водителя | |
| 40 | 86508390 | Амортизатор - крепление подвески сиденья, верхнее | |
| 41 | 263117 | Крепление - кабель, нейлон | |
| 42 | 86511982 | Винт | |
| 42 | 86502149 | Проводка - электрическая, сиденье в сборе | |
| 43 | 86000689 | Гайка - тип acorn | |
| 43 | 86508206 | Комплект - подвеска, верхний и нижний корпус сиденья | |
| 44 | 86502154 | Комплект - загрузка, подвеска сиденья | |
| 44 | NSS | Отдельно не продается | |
| 45 | 86031710 | Комплект - компрессор в сборе | |
| 46 | 86502149 | Проводка - электрическая, сиденье в сборе | |
| 47 | 00100016 | Гайка - шестигранник | |
| 47 | 86520856 | Набор воздушных пружин | |
| 48 | 86511323 | Шайба - плоская стальная пл. | |
| 48 | 86502151 | Подвеска сидения | |
| 49 | 09840274 | Прокладка - genesis | |
| 49 | 86502152 | Набор изоляторов | |
| 50 | 86502162 | Комплект - амортизатор, сиденье в сборе | |
| 50 | 86502154 | Комплект - загрузка, подвеска сиденья | |
| 51 | 86520889 | Комплект - подшипник / ролик, сиденье в сборе | |
| 52 | 86000683 | Изолятор - поперечное управление в сборе, сиденье оператора | |
| 52 | 86508205 | Комплект - подвеска, рама сиденья, genesis | |
| 53 | 86000818 | Комплект - амортизатор поперечного изолятора | |
| 54 | 86012035 | Поперечный изолятор, комплект ролика | |
| 54 | 276467 | Амортизатор | |
| 55 | 86018668 | Комплект - соленоид, сиденье в сборе | |
| 55 | 86502149 | Проводка - электрическая, сиденье в сборе | |
| 56 | 86014516 | Комплект - кнопка загрузки, клипсы и гайка, сиденье в сборе | |
| 56 | 86511376 | Кронштейн - металлическая оплетка | |
| 57 | 86520888 | Комплект корпуса нижней подвески | |
| 58 | 86520887 | Комплект корпуса верхней подвески | |
| 59 | 86031713 | Комплект - обслуживание компрессора, подвеска сиденья в сборе | |
| 59 | 86042653 | Комплект - компрессор/клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
