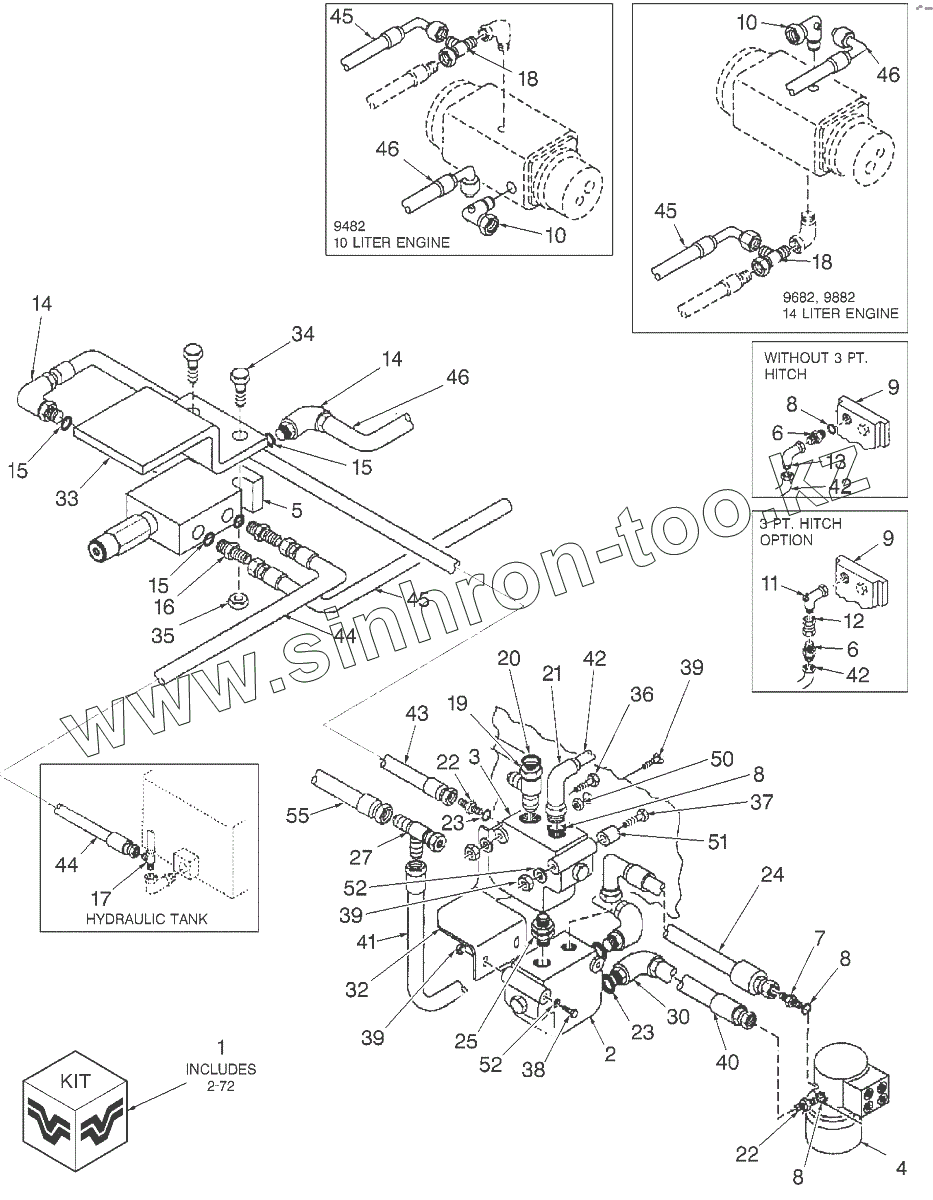

Каталог запасных частей к технике: РСМ 2375. Комплект интенсивного потока (2375.10.014)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
8
9
9
10
10
11
12
13
14
14
15
15
15
16
17
18
18
19
20
21
22
22
23
23
24
25
27
30
32
33
34
35
36
37
38
39
39
39
39
39
39
39
39
40
41
42
42
42
43
44
44
45
45
45
46
46
46
50
51
51
52
52
55
Позиция на иллюстрации Заводской номер детали Название детали
1 86012056 Комплект - гидравлика высокого давления
2 86014298 Клапан рулевого управления
3 86014299 Клапан распределителя
4 9706460 Насос дозатор
5 86020858 Клапан соединительный
6 09673043 Клапан - обратный, гидравлический, исполнительный, в сборе
7 86512926 Разъем - фитинг трубы
8 167266 Кольцо
9 86012577 Торцевая заглушка, клапан рабочего оборудования
10 86012143 Уголок - гидравлический фиттинг
11 00070253 Проходной тройник, гидравлический насос
12 09702507 Разъем, трубка
13 00219603 Уголок - гидравлика
14 86512934 Уголок - гидравлический фиттинг
15 9617873 Кольцо
16 00076350 Разъем - гидравлический фиттинг
17 86511870 Тройник - с боковым отводом, гидравлический фиттинг
18 86513653 Тройник - с боковым отводом, гидравлический фиттинг
19 86513022 Тройник - гидравлический фитинг
20 167268 Кольцо, гидравлический фиттинг
21 84569 Уголок
22 265235 Соединитель
23 165202 Кольцо - уплотнение
24 86013216 Шланг - гидравлика в сборе
25 9790605 Муфта - гидравлика, внешняя резьба
27 129274 Тройник - гидроразъем
30 216773 Уголок - гидравлический фиттинг
32 86012144 Кронштейн
33 86012145 Кронштейн - крепление
34 00120056 Шестигранный болт
35 86511444 Не переведено
36 86528166 Винт
37 00044028 Колпачковый винт- шестигранник
38 86508571 Колпачковый винт- шестигранник
39 86507066 Гайка шестигранная с фланцем
39 86505868 Гайка шестигранная
40 86012060 Шланг - гидравлика в сборе
41 86012061 Шланг - гидравлика в сборе
42 86012062 Шланг в сборе гид.
43 86012063 Шланг - гидравлика в сборе
44 86012064 Шланг - гидравлика в сборе
45 86012065 Шланг - гидравлика в сборе
46 86012066 Шланг в сборе
50 86050279 Гайка
51 86012466 Втулка
51 86012466R Втулка
52 86511315 Шайба - стальная
55 86013056 Шланг - гидравлика в сборе
107 86012145R Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
