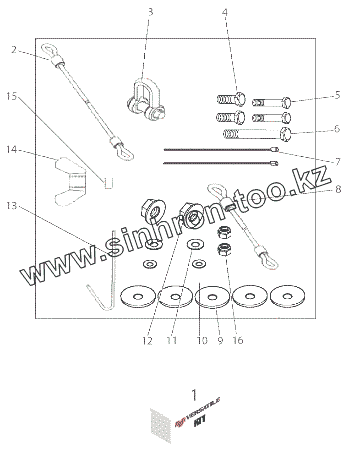

Каталог запасных частей к технике: РСМ 2375. Комплект буксировочного троса (2375.10.038)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 86033161SRV Комплект - буксирный трос - шестигранная головкаt
1 86031172 Комплект
2 86030321 Трос - вытяжной
2 86043052 Трос - буксировка, длина
3 86030320 Клешня, с серьгой, прокованная сталь
3 86030320 Клешня, с серьгой, прокованная сталь
4 86029886 Стальной пруток, передняя поперечина, поршневое кольцо с проточкой
4 09847023 Колпачковый винт- шестигранник
4 09847023 Колпачковый винт- шестигранник
5 09847023 Колпачковый винт- шестигранник
5 00350616 Колпачковый винт- шестигранник
5 00350616 Колпачковый винт- шестигранник
6 9780073 Колпачковый винт- шестигранник
6 120091 Колпачковый винт- шестигранник
6 9780073 Колпачковый винт- шестигранник
7 00395528 Колпачковый винт- шестигранник
7 00033451 Скоба - стяжка, нейлоновый черный
7 00033451 Скоба - стяжка, нейлоновый черный
8 86029888 Штырь - крепление сребка, диаметр
8 86034155 Кабель - опора для буксировки, длина
8 86034155 Кабель - опора для буксировки, длина
9 09703328 Шайба - плоская стальная внут.
9 09703328 Шайба - плоская стальная внут.
9 86031179 Кронштейн - крепление буксировочного троса в металлической оплетке
10 394877 Колпачковый винт- шестигранник
10 44253 Шайба
10 44253 Шайба
11 86031837 Кронштейн - сталь, опора буксировочного троса
11 86050249 Шайба
11 86050249 Шайба
11 2375.28.01.401 Шайба
11 2375.28.01.401 Шайба
12 09672504 Прокладка - сталь, крепление отбора мощности
12 86512499 Гайка шестигр.
12 86512499 Гайка шестигр.
13 86031838 Кронштейн - стальная подвеска, буксировочный трос
13 86031838 Кронштейн - стальная подвеска, буксировочный трос
13 09703328 Шайба - плоская стальная внут.
14 86031167 Гайка с ушком
14 86031167 Гайка с ушком
14 86031838 Кронштейн - стальная подвеска, буксировочный трос
15 86031166 Прокладка - сталь
15 86031166 Прокладка - сталь
15 86512499 Гайка шестигр.
16 86012007 Не переведено
16 86031167 Гайка с ушком
16 86012007 Не переведено
17 86031166 Прокладка - сталь
34 2375.28.01.401 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
