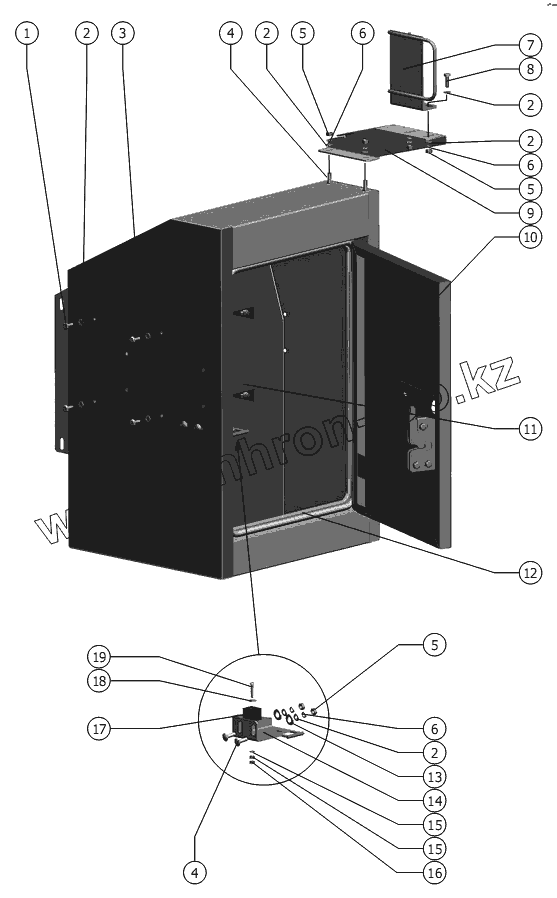

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Ящик инструментальный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
2 С.8.01.019 ГОСТ 11371-78 Шайба
3 181.70.02.300 Ящик
4 М8х25.46.019 ГОСТ 7802-81 Болт
5 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
6 8Т 65Г 019 ГОСТ 6402-70 Шайба
7 181.70.02.320 Кронштейн
8 М8-6gx25.88.35.019 ГОСТ 7798-70 Болт
9 181.70.02.413 Кронштейн
10 181.70.02.100 Крышка
11 142.01.12.482 Полка
12 181.70.02.001 Уплотнитель
13 С.12.01.019 ГОСТ 11371-78 Шайба
14 181.70.02.310 Серьга
15 М6-6H.6.019 ГОСТ 5915-70 Гайка
16 С.6.01.019 ГОСТ 11371-78 Шайба
17 РСМ-10.12.15.002 Прокладка
18 C 6х1,4.01.019 ГОСТ 6958-78 Шайба
19 В.М6-6gх30.48.019 ГОСТ 17473-80 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
