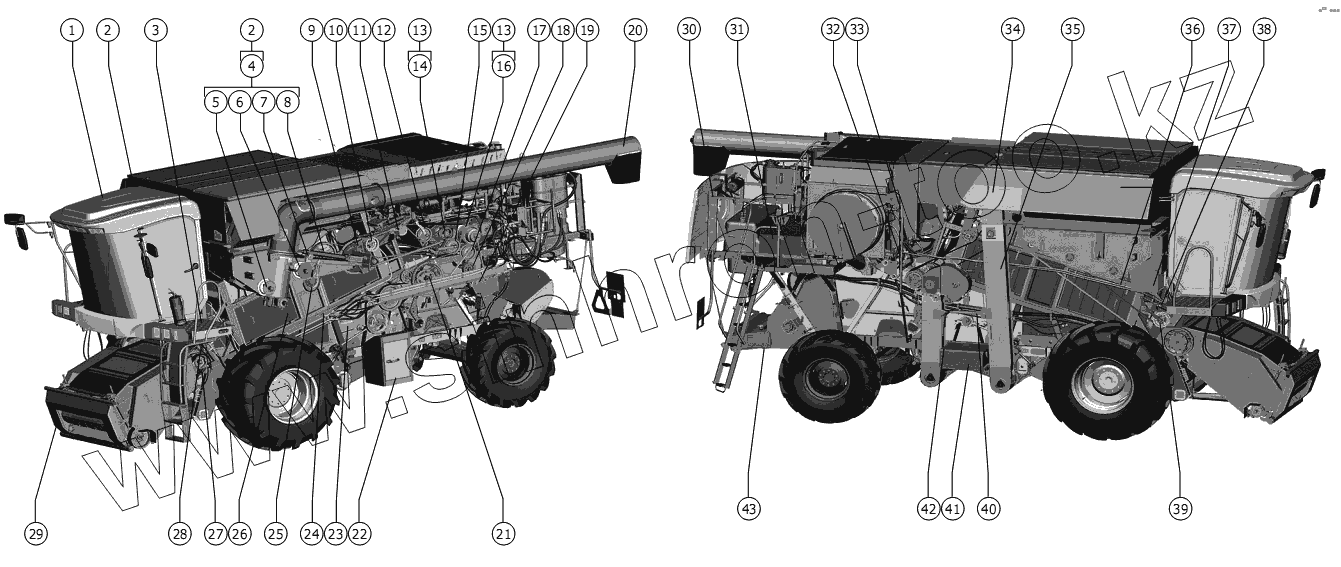

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Устройство молотильно-сепарирующее самоходное
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МРУ-1.00.000 | Место рабочее унифицированное | |
| 2 | 181.46.00.000 | Бункер | |
| 2 | 181.49.00.000 | Бункер | |
| 3 | 181.07.00.300 | Площадка входа | |
| 3 | 181.07.00.300-01 | Площадка входа | |
| 4 | 181.46.01.000 | Основание | |
| 5 | 181.46.06.000 | Шнек бункера | |
| 6 | 181.46.07.000 | Шнек бункера | |
| 7 | 142.46.00.450 | Звездочка натяжная | |
| 8 | 181.31.00.102 | Шкив | |
| 9 | 181.28.07.000 | Контрпривод выгрузного устройства | |
| 10 | 181.28.09.010 | Рычаг | |
| 11 | 181.28.09.070 | Шкив | |
| 12 | 181.28.06.010 | Рычаг | |
| 13 | 181.05.00.000 | Установка моторная | |
| 14 | 181.05.00.102 | Шкив | |
| 15 | 181.28.10.010 | Рычаг | |
| 16 | 181.05.00.090 | Шкив | |
| 17 | 181.28.11.050 | Рычаг | |
| 18 | 142.14.00.100 | Шкив | |
| 19 | 181.28.11.130 | Контрпривод | |
| 20 | 145.48.01.000 | Шнек выгрузной | |
| 21 | 181.21.15.120 | Шкив | |
| 22 | 181.70.02.000 | Ящик инструментальный | |
| 23 | 181.21.00.000 | Шасси | |
| 24 | 181.09.02.600 | Гидрооборудование | |
| 25 | 181.31.00.030 | Ролик | |
| 26 | 181.31.00.000 | Устройство молотильно-сепарирующее | |
| 27 | 181.62.01.000 | Коммуникации управления | |
| 28 | 181.62.03.000 | Коммуникации тормозные моста ведущего | |
| 29 | 181.03.10.000 | Камера наклонная | |
| 29 | 181.03.10.000-01 | Камера наклонная | |
| 30 | 181.58.20.400А | Стойка | |
| 31 | 181.58.30.453 | Щит | |
| 32 | 181.57.50.600 | Стойка | |
| 33 | РСМ 6201406 13х3250 Li Ausf.05 Optibelt | Ремень | |
| 34 | 181.46.03.590 | Крышка | |
| 35 | 181.50.05.000 | Элеватор зерновой | |
| 36 | 181.56.10.421 | Кронштейн | |
| 37 | 181.70.10.000 | Ящик коммутационный | |
| 38 | 181.64.01.000 | Коммуникации отопителя | |
| 39 | 181.28.11.100 | Натяжник | |
| 40 | 181.57.50.210 | Кронштейн | |
| 41 | 181.70.03.000 | Ящик аккумуляторный | |
| 42 | 181.10.22.000 | Установка аккумуляторных батарей | |
| 43 | 181.14.00.000 | Измельчитель | |
| 43 | 181.14.00.000-01 | Измельчитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
