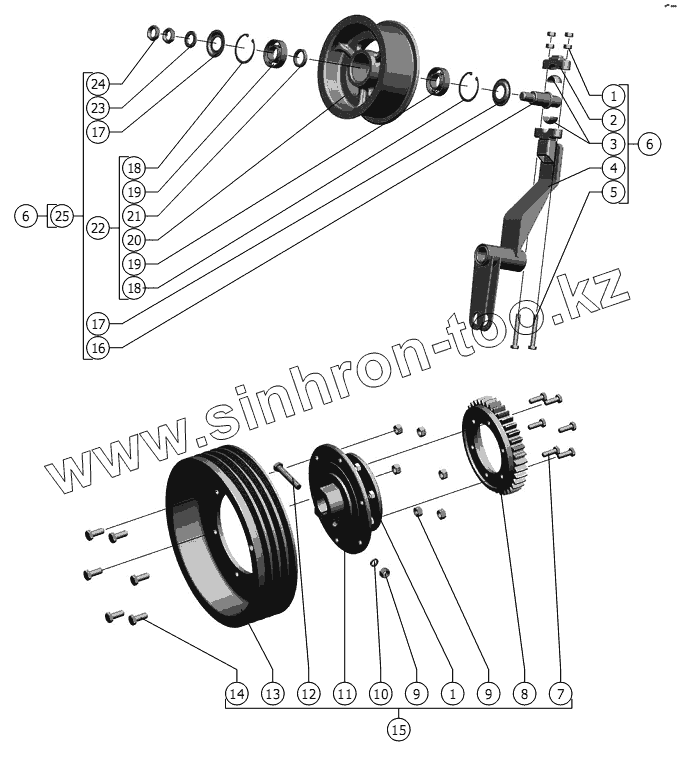

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шкив натяжной. Шкив

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 М10-6H.6.019 ГОСТ 5915-70 Гайка
2 РСМ-10.14.00.301 Крышка
3 РСМ-10.01.30.608 Втулка
4 142.03.00.830 Рычаг
5 М10-6gx70.88.35.019 ГОСТ 7798-70 Болт
6 142.03.00.800 Шкив натяжной
7 М10-6gx30.88.35.019 ГОСТ 7798-70 Болт
8 142.03.00.611 Колесо
9 М12-6H.6.019 ГОСТ 5915-70 Гайка
10 12Т 65Г 019 ГОСТ 6402-70 Шайба
11 142.03.00.560 Фланец
12 М12-6gx75.88.35.019 ГОСТ 7798-70 Болт
13 142.03.00.102 Шкив
14 М12-6gx30.88.35.019 ГОСТ 7798-70 Болт
15 142.03.00.550 Шкив
16 142.03.00.643 Ось
17 РСМ-10.05.00.499 Шайба защитная
18 C62 ГОСТ 13943-86 Кольцо
19 180206С17 ГОСТ 8882-75 Ротор вентилятора РСМ-10Б.14.51.020
20 101.01.10.103 Шкив
21 РСМ-10.01.47.006 Втулка
22 101.01.10.160 Шкив
23 С.20х3,9.01.019 ГОСТ 11371-78 Шайба
24 М20-6H.04.35.019 ГОСТ 5916-70 Гайка
25 142.03.00.820 Шкив натяжной
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
