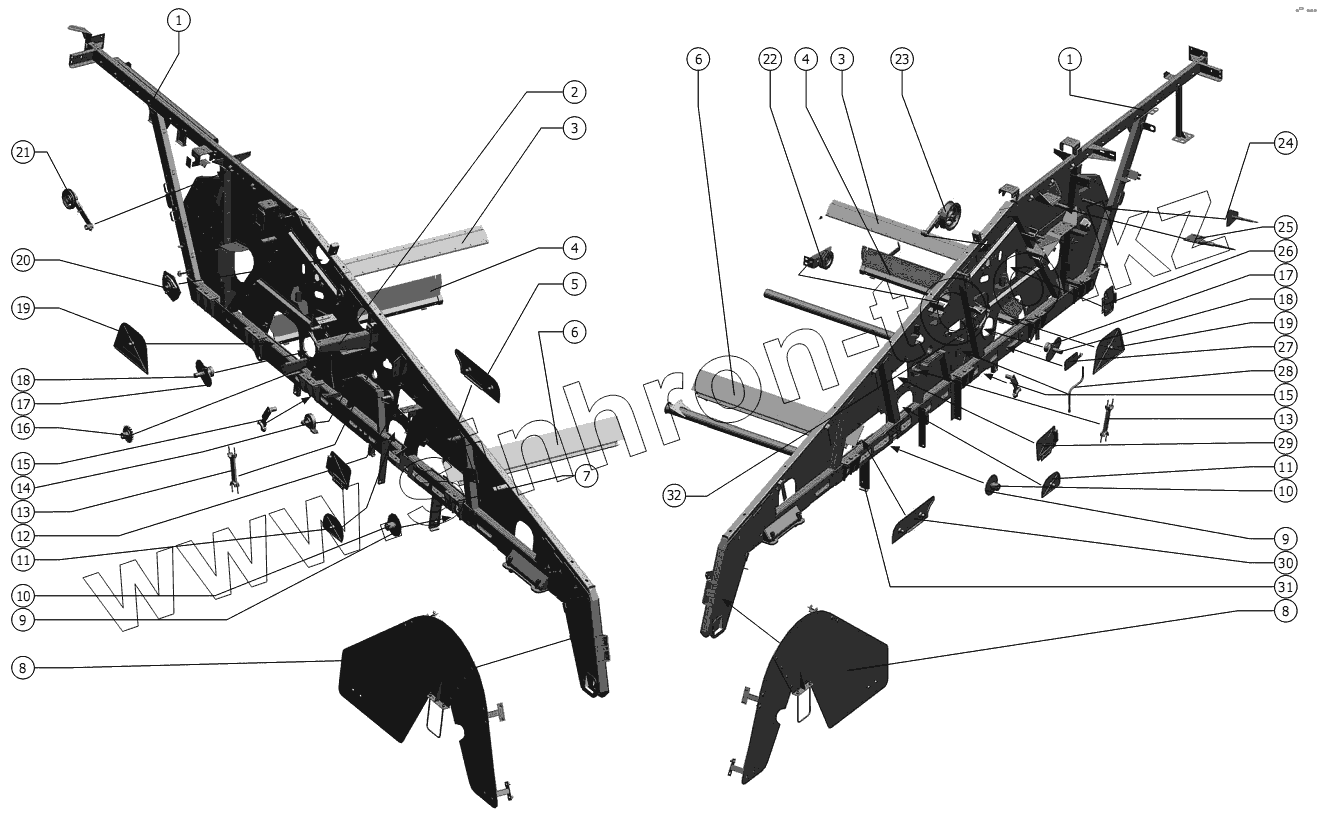

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шасси

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 181.21.02.000 Каркас очистки
2 181.21.12.250 Кронштейн
3 181.21.16.110 Щиток
4 181.21.00.860 Щиток
5 181.21.00.930-01 Щит
6 181.21.00.220 Уплотнитель
7 181.21.00.730-01 Щиток
8 181.21.01.040 Защита
9 181.21.90.600 Уплотнение
10 181.21.90.160 Сайлентблок
11 181.21.00.520 Щит
12 181.21.00.540-01 Крышка
13 РСМ-10.01.01.090-01 Рычаг задней подвески верхнего решета
14 РСМ-10Б.01.01.300 Опора
15 181.21.00.090 Подвеска
16 Н.022.020-21 Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80
17 181.21.27.580 Уплотнение
18 181.21.90.390 Опора
19 181.21.00.530 Щит
20 181.21.15.060 Фланец
21 181.28.05.240 Шкив натяжной
22 181.28.05.050 Шкив натяжной
23 181.28.05.310 Ролик натяжной
24 181.28.11.260 Опора
25 181.28.11.320 Опора
26 181.21.00.570 Крышка
27 181.21.00.560 Крышка
28 181.21.00.150 Рычаг
29 181.21.00.540 Крышка
30 181.21.00.930 Щит
31 181.21.00.730 Щиток
32 181.21.00.140 Прижим
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
