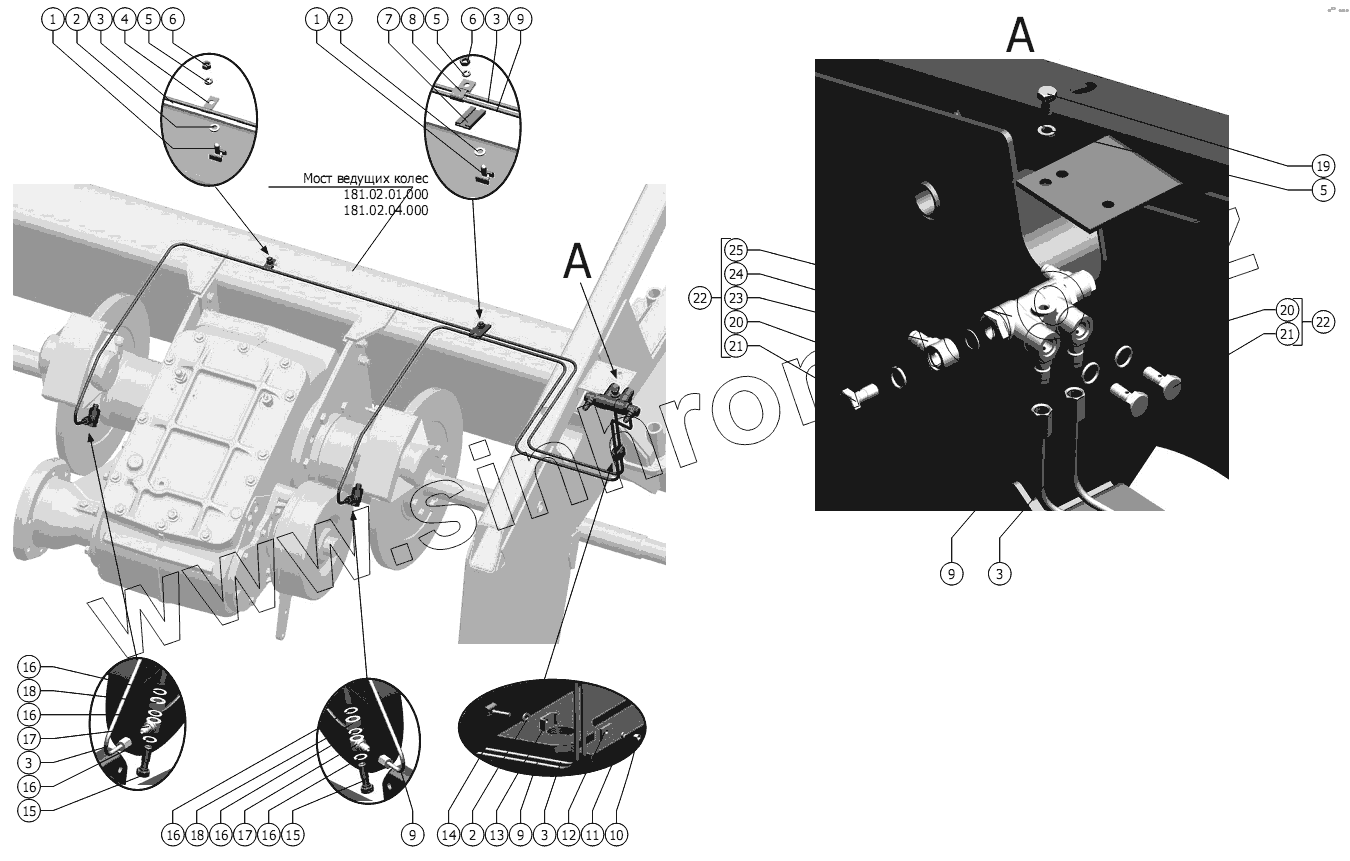

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Коммуникации моста ведущего
181.02.01.000
181.02.04.000
1
1
2
2
2
3
3
3
3
3
4
5
5
5
6
6
7
8
9
9
9
9
9
9
10
11
12
13
14
15
15
16
16
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.02.01.000 | 181.02.01.000 | Мост ведущих колес | |
| 181.02.04.000 | 181.02.04.000 | Мост ведущих колес | |
| 1 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 2 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 3 | 181.61.05.020 | Трубопровод | |
| 4 | 54-51029 | Скоба | |
| 5 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 6 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | 54-00670-08 | Прокладка изоляционная | |
| 8 | 54-51456-06 | Скоба | |
| 9 | 181.61.06.010 | Трубопровод | |
| 9 | 181.61.05.010 | Трубопровод | |
| 9 | 181.61.06.020 | Трубопровод | |
| 10 | М6-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 11 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 12 | РСМ-10.04.34.508-01 | Накладка | |
| 13 | 8.6.18 ОСТ 23.2.120-84 | Скоба | |
| 14 | М6х25.46.019 ГОСТ 7802-81 | Болт | |
| 15 | РСМ-10.04.34.605-01 | Болт | |
| 16 | 75Ш-00005 | Прокладка | |
| 17 | РСМ-10.04.14.307 | Угольник | |
| 18 | РСМ-10Б.04.56.601 | Кольцо | |
| 19 | М8-6gx14.88.35.019 ГОСТ 7798-70 | Болт | |
| 20 | 011-015-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо | |
| 21 | 142.62.15.601 | Болт поворотного угольника | |
| 22 | 142.62.15.030 | Регулятор давленя | |
| 23 | РСМ-10.04.14.307-01 | Угольник | |
| 24 | 24-76-3506013 | Прокладка | |
| 25 | 03.6099-2107.6 | Регулятор давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
