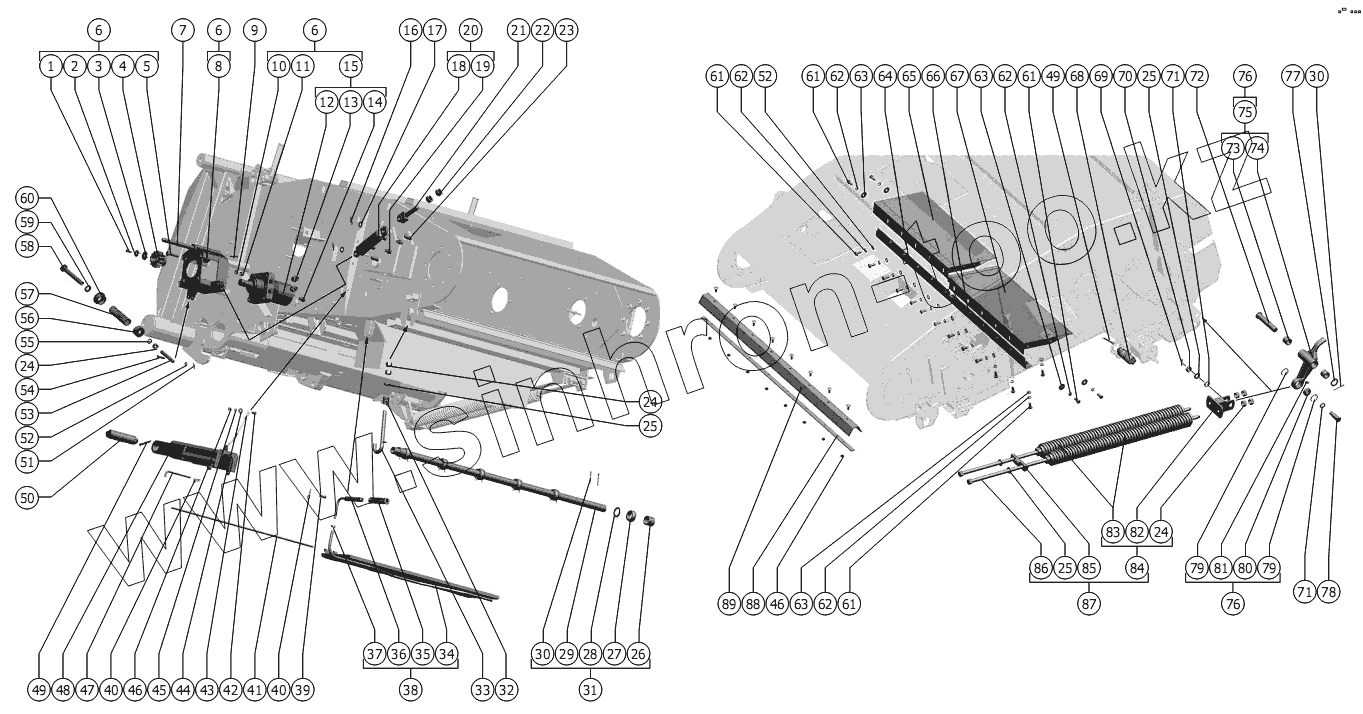

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Камера наклонная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
46
47
48
49
49
50
51
52
52
53
54
55
56
57
58
59
60
61
61
61
61
62
62
62
62
63
63
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
76
77
78
79
79
80
81
82
83
84
85
86
87
88
89
Позиция на иллюстрации Заводской номер детали Название детали
1 М8-6gx25.88.35.019 ГОСТ 7798-70 Болт
2 101.03.00.405 Шайба
3 101.03.00.406 Шайба
4 101.03.00.603 Шестерня
5 М12-6gx60.88.35.019 ГОСТ 7798-70 Болт
6 181.03.00.110 Гидромотор
7 142.03.00.614 Палец
8 181.03.00.120 Кронштейн
9 5x45.019 ГОСТ 397-79 Шплинт
10 12Т 65Г 019 ГОСТ 6402-70 Шайба
11 М12-6H.6.019 ГОСТ 5915-70 Гайка
12 RW 400 CBM ТУ 01-006 Гидромотор планетарный
13 GE12LМ22X1.5ЕDOMDCF Штуцер ввертной
14 GE12LM14х1,5EDOMDCF Штуцер ввертной
15 181.09.03.480 Гидромотор
16 4x25.019 ГОСТ 397-79 Шплинт
17 С.14.01.019 ГОСТ 11371-78 Шайба
18 ЕДЦГ 108.000-01 ТУ 4785-017-05785856-2005 Гидроцилиндр
19 GE12LM14х1,5EDOMDCF Штуцер ввертной
20 142.09.23.030 Гидроцилиндр
21 РСМ-10Б.01.22.619Б Вилка
22 М20-6H.6.019 ГОСТ 5915-70 Гайка
23 РСМ-10Б.01.22.621 Ось
24 М16-6H.6.019 ГОСТ 5915-70 Гайка
25 С.16.01.019 ГОСТ 11371-78 Шайба
26 3518060-10124А Втулка
27 3518060-10125 Ролик
28 41671 Шайба
29 142.03.00.802-01 Труба
30 4x45.019 ГОСТ 397-79 Шплинт
31 142.03.00.280-01 Труба с роликами
32 ЖКС 01.622 Пружина
33 142.03.00.270 Болт
34 181.03.10.360 Крышка
35 РСМ-10.04.20.014 Ручка
36 181.03.00.340 Рукоятка
37 М10-6H.6.019 ГОСТ 5915-70 Гайка
38 181.03.10.310 Крышка
39 6-10 b12x30.35. Ц9.хр ГОСТ 9650-80 Ось
40 2.2,8x40.019 ОСТ 23.2.2-79 Шплинт
41 181.03.00.605 Шомпол
42 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
43 142.03.00.470 Тросик
44 C 8х1,4.01.019 ГОСТ 6958-78 Шайба
45 8Т 65Г 019 ГОСТ 6402-70 Шайба
46 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
47 181.03.10.607 Ось
48 181.03.10.250 Упор
49 6,3x63.019 ГОСТ 397-79 Шплинт
50 181.03.10.609 Палец
51 3,2x20.019 ГОСТ 397-79 Шплинт
52 С.10.01.019 ГОСТ 11371-78 Шайба
53 142.03.00.607 Тяга
54 6-10 b12x40.35.Ц9.хр ГОСТ 9650-80 Ось
55 16Т 65Г 019 ГОСТ 6402-70 Шайба
56 142.03.00.180 Стакан
57 ПУН 00.627 Пружина
58 142.03.00.130 Труба
59 РСМ-10.05.04.008 Шайба сферическая или РСМ-10.05.04.615
60 142.03.00.170 Стакан
61 М10-6gx25.88.35.019 ГОСТ 7798-70 Болт
62 10Т 65Г 019 ГОСТ 6402-70 Шайба
63 C 10х3.01.019 ГОСТ 6958-78 Шайба
64 181.03.10.550 Уголок
65 181.03.10.540 Направитель
66 181.03.10.550-01 Уголок
67 181.03.10.530 Направитель
68 181.03.10.611 Палец
69 4x25.019 ГОСТ 397-79 Шплинт
70 М16-6H.04.35.019 ГОСТ 5919-73 Гайка
71 142.03.00.821 Втулка
72 142.03.00.629 Ось
73 РСМ-10.12.00.007 Втулка
74 181.03.00.301 Рычаг
75 181.03.00.230 Рычаг
76 181.03.00.220 Рычаг
77 C 24х2.01.019 ГОСТ 10450-78 Шайба
78 142.03.00.628 Палец
79 C35 ГОСТ 13941-86 Кольцо
80 ШСП20К ТУ 37.553.130-90 Подшипник ШСП20К ТУ 37.553.130-90
81 1.2.Ц6. хр ГОСТ 19853-74 Маслёнка
82 142.03.00.760 Кронштейн
83 3518050-13610 Пружина сдвоенная
84 142.03.00.450 Блок пружин
85 181.03.00.612 Ось
86 3518050-16311 Болт регулировочный
87 181.03.00.620 Блок пружин
88 181.03.00.502 Накладка
89 181.03.00.002 Ремень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
