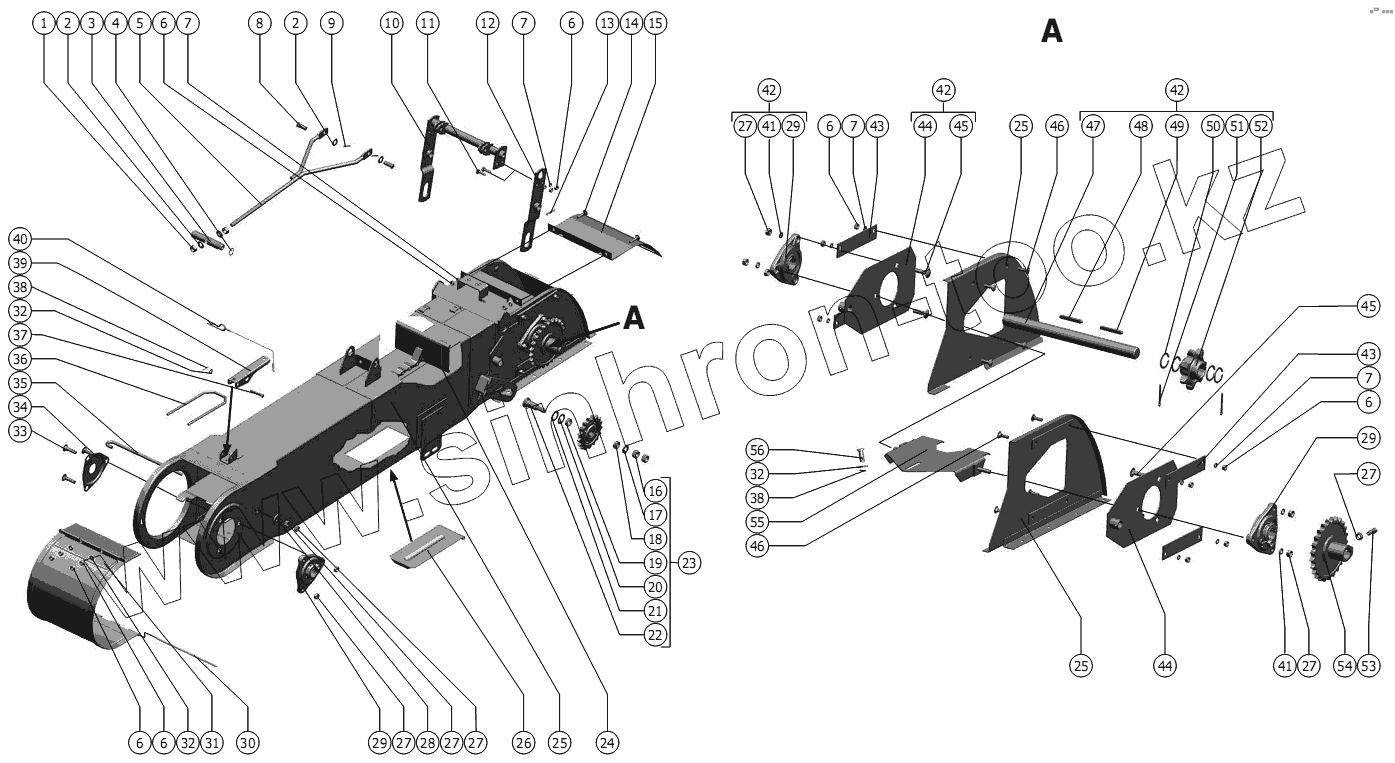

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Элеватор колосовой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
27
27
27
27
27
28
29
29
29
30
31
32
32
32
33
34
35
36
37
38
38
39
40
41
41
42
42
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 М12-6H.6.019 ГОСТ 5915-70 Гайка
2 С.12х2.01.019 ГОСТ 11371-78 Шайба
3 142.50.04.801 Ось
4 C20 ГОСТ 13942-86 Кольцо
5 142.50.02.240 Тяга
6 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
7 8Т 65Г 019 ГОСТ 6402-70 Шайба
8 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 Ось
9 3,2x25.019 ГОСТ 397-79 Шплинт
10 142.50.02.220 Рычаг
11 М8-6gx25.88.35 ГОСТ 7798-70 Болт
12 142.50.02.230 Пластина
13 5x32.019 ГОСТ 397-79 Шплинт
14 М8х35.46.019 ГОСТ 7802-81 Болт
15 181.50.04.140 Крышка
16 М14-6H.6.019 ГОСТ 5915-70 Гайка
17 С. 14х3.01.019 ГОСТ 11371-78 Шайба
18 80440 Втулка или 54-00781
19 54-2-48-1 Звездочка z=17 t=19,05
20 C 20х1.01.019 ГОСТ 10450-78 Шайба
21 C 20х2.01.019 ГОСТ 10450-78 Шайба
22 44-60219Б Ось
23 54-0-52 Звездочка натяжная
24 07.400.000-05 Транспортер цепной 1-1-200х100-228-46 ОСТ 23.2.18-80
25 181.50.04.010 Корпус элеватора
26 40327А Заслонка
27 М10-6H.6.019 ГОСТ 5915-70 Гайка
28 C 10х3.01.019 ГОСТ 6958-78 Шайба
29 Н.027.01.040 Опора (для комбайнов с копнителем)
30 PCM-10.01.50.604 Ось
31 РСМ-10.01.50.140А Крышка
32 С.8х1,4.01.019 ГОСТ 11371-78 Шайба
33 М10х40.46.019 ГОСТ 7802-81 Болт
34 РСМ-10.01.48.429 Шайба защитная
35 РСМ-10.01.50.602 Крюк
36 РСМ-10.01.50.606А Вилка
37 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 Ось
38 2x20.019 ГОСТ 397-79 Шплинт
39 РСМ-10.01.50.442А Рукоятка
40 142.50.03.370 Поводок
41 10Т 65Г 019 ГОСТ 6402-70 Шайба
42 181.50.04.100 Вал
43 РСМ-10.01.50.479 Планка
44 181.50.04.080 Шибер
45 М10х35.46.019 ГОСТ 7802-81 Болт
46 М8х25.46.019 ГОСТ 7802-81 Болт
47 181.50.04.601 Вал
48 8x7x56 ГОСТ 23360-78 Шпонка
49 8x7x63 ГОСТ 23360-78 Шпонка
50 181.21.11.809 Кольцо
51 4x45.019 ГОСТ 397-79 Шплинт
52 РСМ-10.01.54.201 Звездочка
53 В.М10-6gх25.22H.019 ГОСТ 1485-84 Винт
54 Н.022.020-23 Звёздочка
55 РСМ-10.01.54.150Б Удлинитель
56 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
