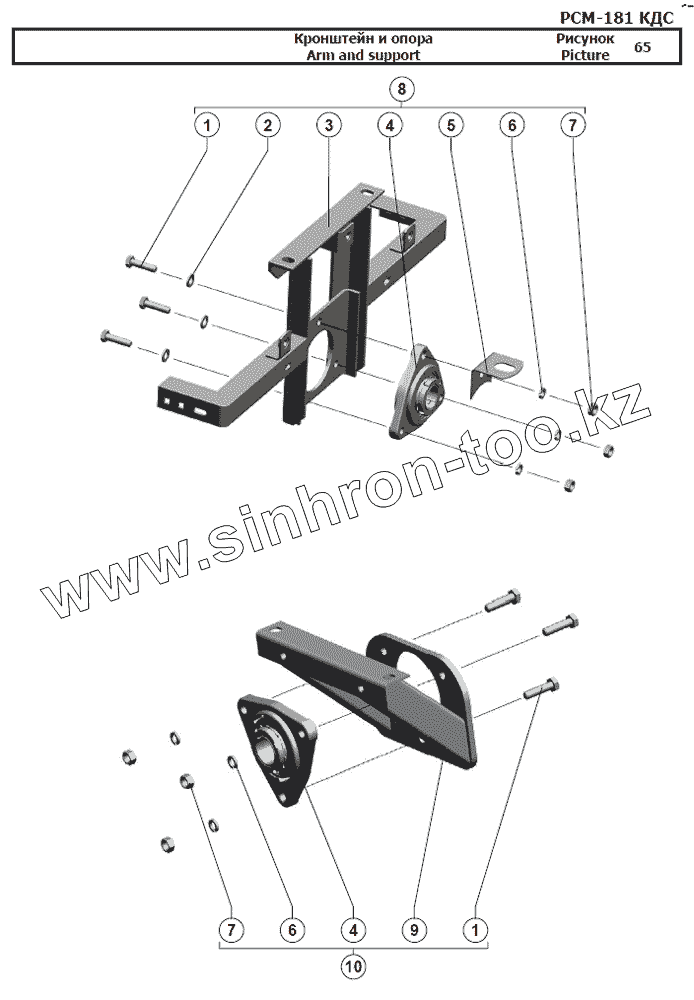

Каталог запасных частей к технике: РСМ-181 "Torum-740". Кронштейн и опора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
6
6
7
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт М10-6gx40.88.35.019 ГОСТ 7798-70] Болт М10-6gx40.88.35.019 ГОСТ 7798-70
2 [Шайба С.10.01.019 ГОСТ 11371-78] Шайба С.10.01.019 ГОСТ 11371-78
3 181.21.03.180 Кронштейн
4 Н.027.01.050 Опора подшипника
5 181.21.03.518 Кронштейн
6 [Шайба 10Т 65Г 019 ГОСТ 6402-70] Шайба 10Т 65Г 019 ГОСТ 6402-70
7 [Гайка М10-6H.6.019 ГОСТ 5915-70] Гайка М10-6H.6.019 ГОСТ 5915-70
8 181.21.03.080 Кронштейн
9 181.21.03.550 Кронштейн
10 181.21.03.420 Опора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
