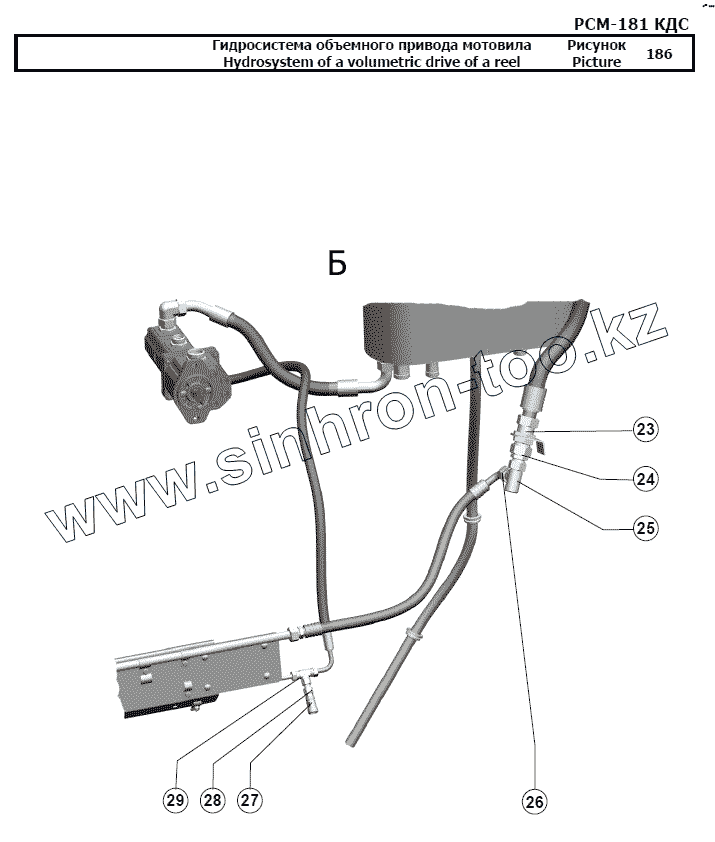

Каталог запасных частей к технике: РСМ-181 "Torum-740". Гидросистема объемного привода мотовила

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 РВД. 2.А3.А3.1610.21/63.90 РВД. 2.А3.А3.1610.21/63.90
2 101.09.87.050 Гидроблок
3 1SN 20/600 DKO(ш)30х2 22 DKO(ш)30х2 22 Рукав армированный
4 РВД. 12.Б2.Б2.410.21/63 РВД. 12.Б2.Б2.410.21/63
5 181.09.02.500 Панель
6 181.09.05.190 Тандем насосов
7 1SN 25/650 DKO(г)36х2 28(45) DKO(г)36х2 28(90) (135) Рукав армированный
8 101.09.80.110-01 Гидробак
9 1SN 32/800 DKO(г)45х2 35 DKO(г)45х2 35(90) Рукав армированный
10 РВД. 12.А2.А3.1160.21/63 РВД. 12.А2.А3.1160.21/63
11 1SN 20/750 DKO(ш)30х2 22 DKO(г)30х2 22(90) Рукав армированный
12 181.09.21.002 Рукав
13 101.09.01.810 Клапан
14 181.09.02.670 Трубопровод
15 181.09.02.640 Трубопровод
16 1SN 20/600 DKO(г)30х2 22 DKO(ш)30х2 22 Рукав армированный
17 РВД. 12.А2.Б2.610.27,5/110 РВД. 12.А2.Б2.610.27,5/110
18 181.09.02.570 Трубопровод
19 181.09.02.590 Трубопровод
20 TR22/18/22LCFX Тройник
21 181.09.02.610 Трубопровод
22 181.09.02.580 Трубопровод
23 SV35LOMDCF Штуцер проходной SV35LOMDCF
24 RED35/28LOMDCF Штуцер переходной RED35/28LOMDCF
25 EL28LOMDCF Тройник EL28LOMDCF
26 Штуцер переходной RED28/22LOMDCF Штуцер переходной RED28/22LOMDCF
27 Полумуфта 102.11112JE Полумуфта 102.11112JE
28 Штуцер переходной GZ12LCF Штуцер переходной GZ12LCF
29 Тройник T12LCFX Тройник T12LCFX
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
