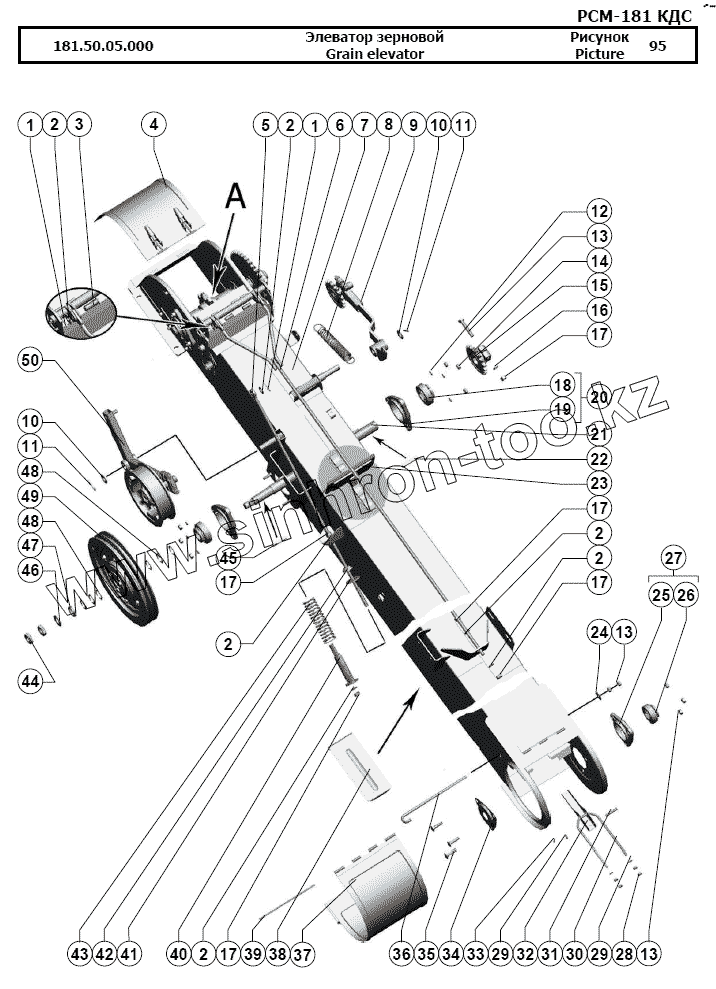

Каталог запасных частей к технике: РСМ-181 "Torum-740". Элеватор зерновой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
181.50.05.000
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
181.50.05.000 181.50.05.000 Элеватор зерновой
1 [Шплинт 3,2x20.019 ГОСТ 397-79] Шплинт 3,2x20.019 ГОСТ 397-79
2 [Шайба С.12х2.01.019 ГОСТ 11371-78] Шайба С.12х2.01.019 ГОСТ 11371-78
3 [Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80] Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80
4 181.50.05.200 Крышка
5 181.28.05.621-02 Тяга
6 181.50.05.130 Тяга
7 181.50.05.010 Корпус
8 181.50.05.611 Пружина
9 181.50.05.180 Звездочка натяжная
10 [Шайба С.20.01.019 ГОСТ 11371-78] Шайба С.20.01.019 ГОСТ 11371-78
11 [Шплинт 5x32.019 ГОСТ 397-79] Шплинт 5x32.019 ГОСТ 397-79
12 [Шайба 10Т 65Г 019 ГОСТ 6402-70] Шайба 10Т 65Г 019 ГОСТ 6402-70
13 [Болт М12-6gx65.88.35.019 ГОСТ 7798-70] Болт М12-6gx65.88.35.019 ГОСТ 7798-70
14 [Гайка М10-6H.6.019 ГОСТ 5915-70] Гайка М10-6H.6.019 ГОСТ 5915-70
15 181.50.05.390 Звездочка
16 [Шайба 12Т 65Г 019 ГОСТ 6402-70] Шайба 12Т 65Г 019 ГОСТ 6402-70
17 [Гайка М12-6H.6.019 ГОСТ 5915-70] Гайка М12-6H.6.019 ГОСТ 5915-70
18 [Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90] Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90
19 Н.027.106 Корпус подшипника
20 Н.027.01.050 Опора подшипника
21 181.50.05.612 Вал
22 [Шпонка 10x8x63 ГОСТ 23360-78] Шпонка 10x8x63 ГОСТ 23360-78
23 07.400.000-08 Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80
24 [Шайба C 10х3.01.019 ГОСТ 6958-78] Шайба C 10х3.01.019 ГОСТ 6958-78
25 [Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90] Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90
26 Н.027.104 Корпус подшипника
27 Н.027.01.040 Опора (для комбайнов с копнителем)
28 [Гайка М8-6H.6.019 ГОСТ 5915-70] Гайка М8-6H.6.019 ГОСТ 5915-70
29 [Шайба С.8х1,4.01.019 ГОСТ 11371-78] Шайба С.8х1,4.01.019 ГОСТ 11371-78
30 РСМ-10.01.50.606А Вилка
31 [Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80] Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80
32 РСМ-10.01.50.442А Рукоятка
33 [Шплинт 2x16.019 ГОСТ 397-79] Шплинт 2x16.019 ГОСТ 397-79
34 142.46.05.406 Крышка подшипника
35 [Болт М10х40.46.019 ГОСТ 7802-81] Болт М10х40.46.019 ГОСТ 7802-81
36 РСМ-10.01.50.602 Крюк
37 181.50.05.140 Крышка
38 40327А Заслонка
39 РСМ-10.01.50.604 Ось
40 181.28.05.430 Втулка
41 181.28.05.448 Шайба
42 181.28.05.002 Шайба сферическая
43 142.28.01.627 Пружина
44 [Гайка М24х2-6H.04.35.019 ГОСТ 5916-70] Гайка М24х2-6H.04.35.019 ГОСТ 5916-70
45 [Шпонка 8x7x63 ГОСТ 23360-78] Шпонка 8x7x63 ГОСТ 23360-78
46 [Шайба С.24х3,9.01.019 ГОСТ 11371-78] Шайба С.24х3,9.01.019 ГОСТ 11371-78
47 181.21.11.804 Втулка
48 181.21.11.435 Кольцо
49 181.50.05.320 Муфта
50 181.28.05.270 Шкив натяжной
51 181.50.05.400 Звездочка
52 [Шайба 8Т 65Г 019 ГОСТ 6402-70] Шайба 8Т 65Г 019 ГОСТ 6402-70
53 РСМ-10.01.50.479 Планка
54 [Шплинт 5x36.019 ГОСТ 397-79] Шплинт 5x36.019 ГОСТ 397-79
55 181.50.05.260 Рычаг
56 181.50.05.100 Удлинитель
57 [Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80] Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80
58 [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] Болт М8-6gx25.88.35.019 ГОСТ 7798-70
59 181.50.05.080 Ползун
60 181.50.05.040 Шибер
61 [Болт М10х45.46.019 ГОСТ 7802-81] Болт М10х45.46.019 ГОСТ 7802-81
62 181.50.05.270 Рычаг
63 [Болт М10х35.46.019 ГОСТ 7802-81] Болт М10х35.46.019 ГОСТ 7802-81
64 [Болт М8х20.46.019 ГОСТ 7802-81] Болт М8х20.46.019 ГОСТ 7802-81
65 [Шплинт 5x50.019 ГОСТ 397-79] Шплинт 5x50.019 ГОСТ 397-79
66 181.50.05.201 Звездочка
67 181.50.05.090 Вал
68 [Шпонка 10x8x56 ГОСТ 23360-78] Шпонка 10x8x56 ГОСТ 23360-78
69 [Шайба C 8х1,4.01.019 ГОСТ 6958-78] Шайба C 8х1,4.01.019 ГОСТ 6958-78
70 181.50.05.604 Вал
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
