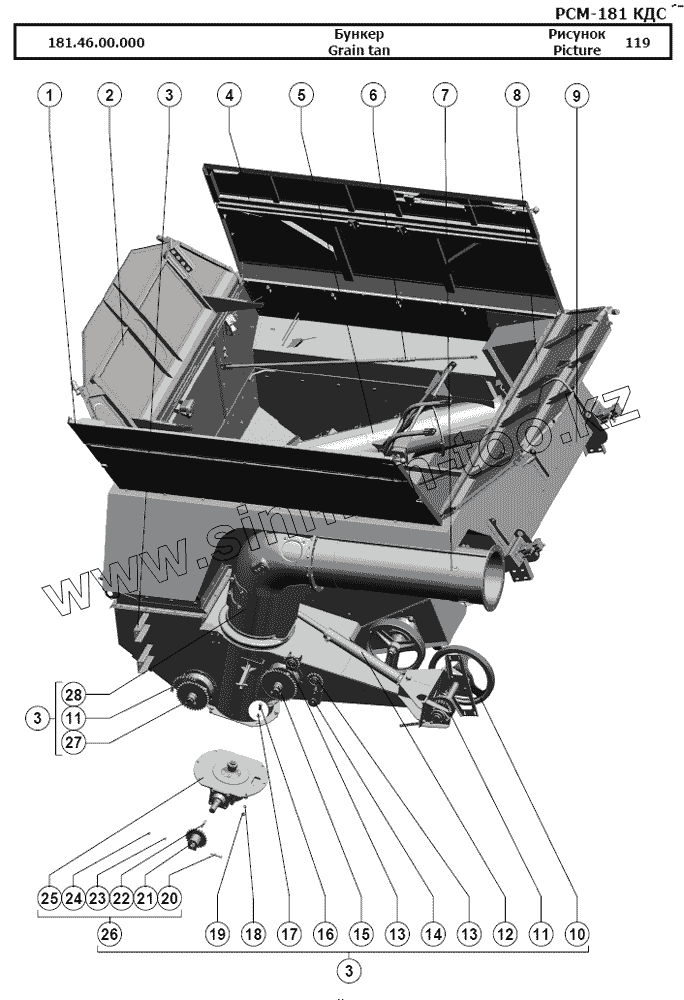

Каталог запасных частей к технике: РСМ-181 "Torum-740". Бункер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
181.46.00.000
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
181.46.00.000 181.46.00.000 Бункер
1 181.46.08.010 Крыша
2 181.46.08.030 Секция
3 181.46.01.000 Основание
4 181.46.08.020 Крыша
5 181.47.02.000 Шнек загрузочный
6 181.46.08.200 Тяга
7 145.48.01.080 Шнек
8 181.46.08.040 Секция
9 181.46.03.000 Строение верхнее
10 181.28.07.000 Контрпривод выгрузного устройства
11 181.46.00.500 Цепь
12 101.09.89.050 Гидроцилиндр
13 142.46.00.450 Звездочка натяжная
14 181.46.01.200 Опора
15 181.46.07.000 Шнек бункера
16 [Болт М14-6gx40.88.35.019 ГОСТ 7798-70] Болт М14-6gx40.88.35.019 ГОСТ 7798-70
17 [Шайба С.14х5.01.019 ГОСТ 11371-78] Шайба С.14х5.01.019 ГОСТ 11371-78
18 [Шайба 14Т 65Г 019 ГОСТ 6402-70] Шайба 14Т 65Г 019 ГОСТ 6402-70
19 [Гайка М14-6H.6.019 ГОСТ 5915-70] Гайка М14-6H.6.019 ГОСТ 5915-70
20 [Болт М12-6gx70.88.35.019 ГОСТ 7798-70] Болт М12-6gx70.88.35.019 ГОСТ 7798-70
21 181.48.01.210 Звездочка
22 [Шпонка 12x8x80 ГОСТ 23360-78] Шпонка 12x8x80 ГОСТ 23360-78
23 [Шайба 12Т 65Г 019 ГОСТ 6402-70] Шайба 12Т 65Г 019 ГОСТ 6402-70
24 [Гайка М12-6H.6.019 ГОСТ 5915-70] Гайка М12-6H.6.019 ГОСТ 5915-70
25 142.48.01.210 Редуктор
26 181.48.01.100 Редуктор
27 181.46.06.000 Шнек бункера
28 145.48.04.000 Колено
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
