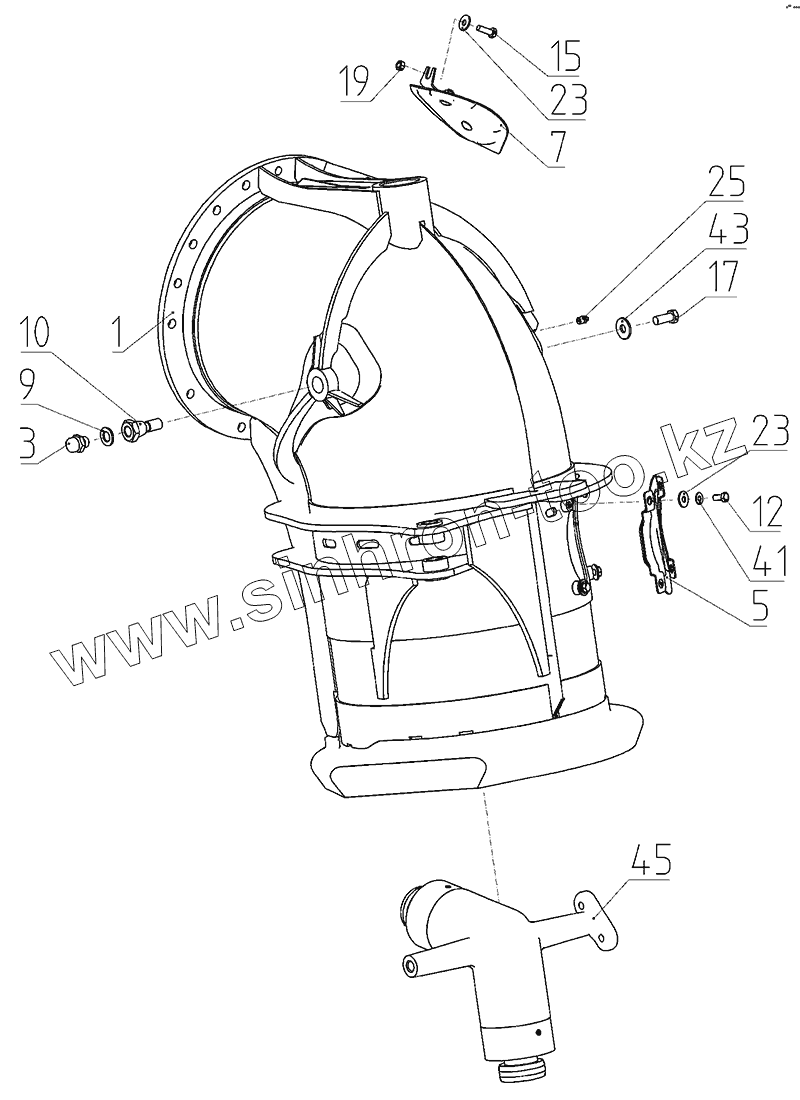

Каталог запасных частей к технике: РСМ-161 (Часть 2). Колено (161.49.05.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
7
9
10
12
15
17
19
23
23
25
41
43
45
Позиция на иллюстрации Заводской номер детали Название детали
1 161.49.05.010 Корпус
3 РСМ-10.01.47.110 Сапун
5 145.48.04.070 Крышка
7 181.48.05.410 Лючок
9 РСМ-10.01.47.002 Прокладка
10 181.48.05.601 Болт
12 М8-6gX16.88.35.019 Болт
12 DIN933-M8Х16-8.8-ZINCPLATED Болт
15 М8-6gx25.88.35.019-2 Болт
15 DIN933-M8Х25-8.8-ZINCPLATED Болт
17 М12-6gХ30.88.35.019 Болт
17 DIN933-M12Х30-8.8-ZINCPLATED Болт
19 М8-6Н.6.019-2 Гайка
19 DIN934-М8-8-ZINCPLATED Гайка
23 С8.01.019 Шайба
23 DIN9021-8,4-100HV-ZINCPLATED Шайба
25 1.2.Ц6.ХР Масленка
41 8WGR1518182 Шайба
43 12WGR1520182 Шайба
45 8264S8264100000 Редуктор
45 G1911SNR/557113 Редуктор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
