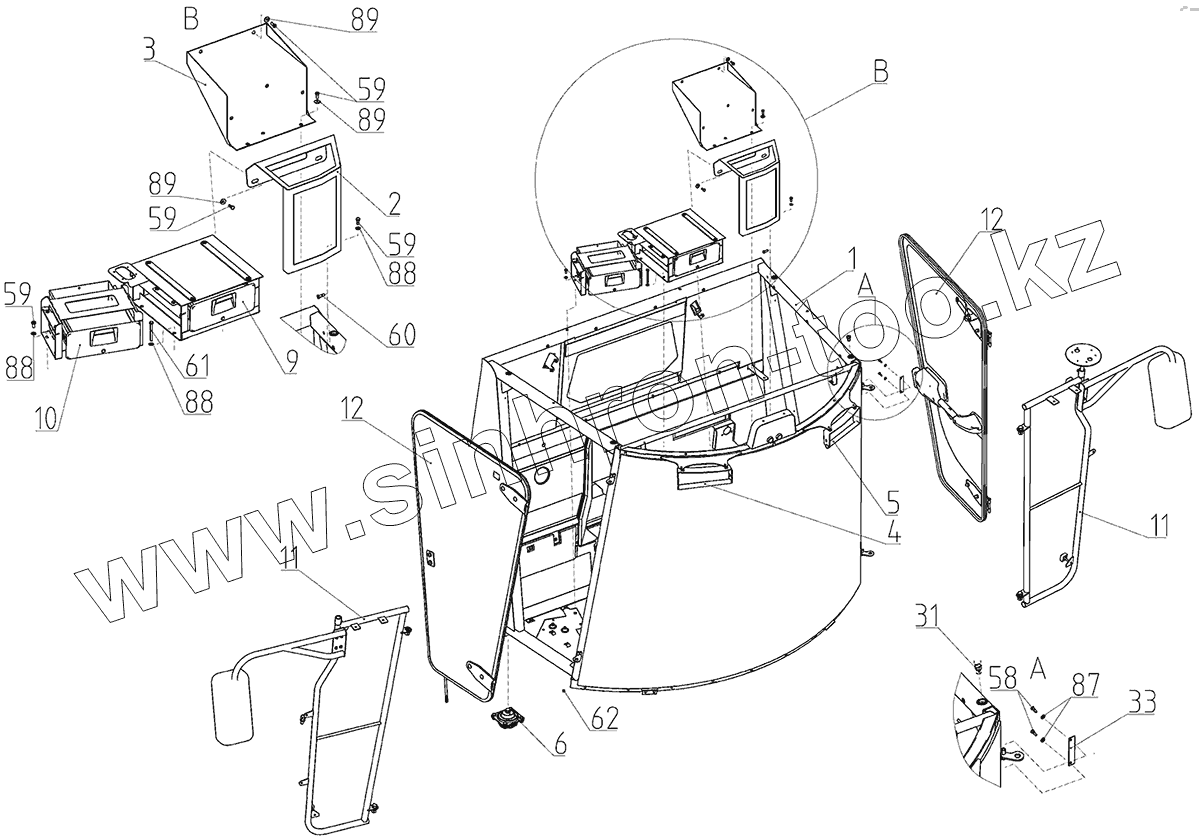

Каталог запасных частей к технике: РСМ-161 (Часть 1). Каркас (161.06.05.000Ф)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
9
10
11
11
12
12
31
33
58
59
59
59
59
60
61
62
87
88
88
88
89
89
89
Позиция на иллюстрации Заводской номер детали Название детали
1 МРУ-2.01.500 Кабина
2 МРУ-2.01.450 Каркас
3 МРУ-2.01.050 Каркас
4 МРУ-2.01.250 Кронштейн
5 МРУ-2.01.250-01 Кронштейн
6 МРУ-2.00.150 Установка опор
6 МРУ-2.00.160 Установка опор
9 МРУ-2.01.270 Ящик
10 МРУ-2.01.260 Ящик
11 МРУ-2.03.200 Кронштейн зеркала
11 МРУ-2.03.500 Установка кронштейнов зеркал
12 МРУ-2.03.000 Установка дверей
31 МРУ-2.00.602 Болт
33 МРУ-2.01.475 Пластина
58 М6-6gX20.48.019 Болт
58 DIN933-M6Х20-8.8-ZINCPLATED Болт
59 М8-6gX20.88.35.019 Болт
59 DIN933-M8Х20-8.8-ZINCPLATED Болт
60 М8-6gx25.88.35.019-2 Болт
60 DIN933-M8Х25-8.8-ZINCPLATED Болт
61 М8-6gX80.88.35.019 Болт
61 DIN931-M8x80-8.8-Zincplated Болт
62 М8-6Н.6.019-2 Гайка
62 DIN934-М8-8-ZINCPLATED Гайка
87 6WGR1518182 Шайба
88 8WGR1518182 Шайба
88 8WGR1518182 Шайба
89 8WGR1520182 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
