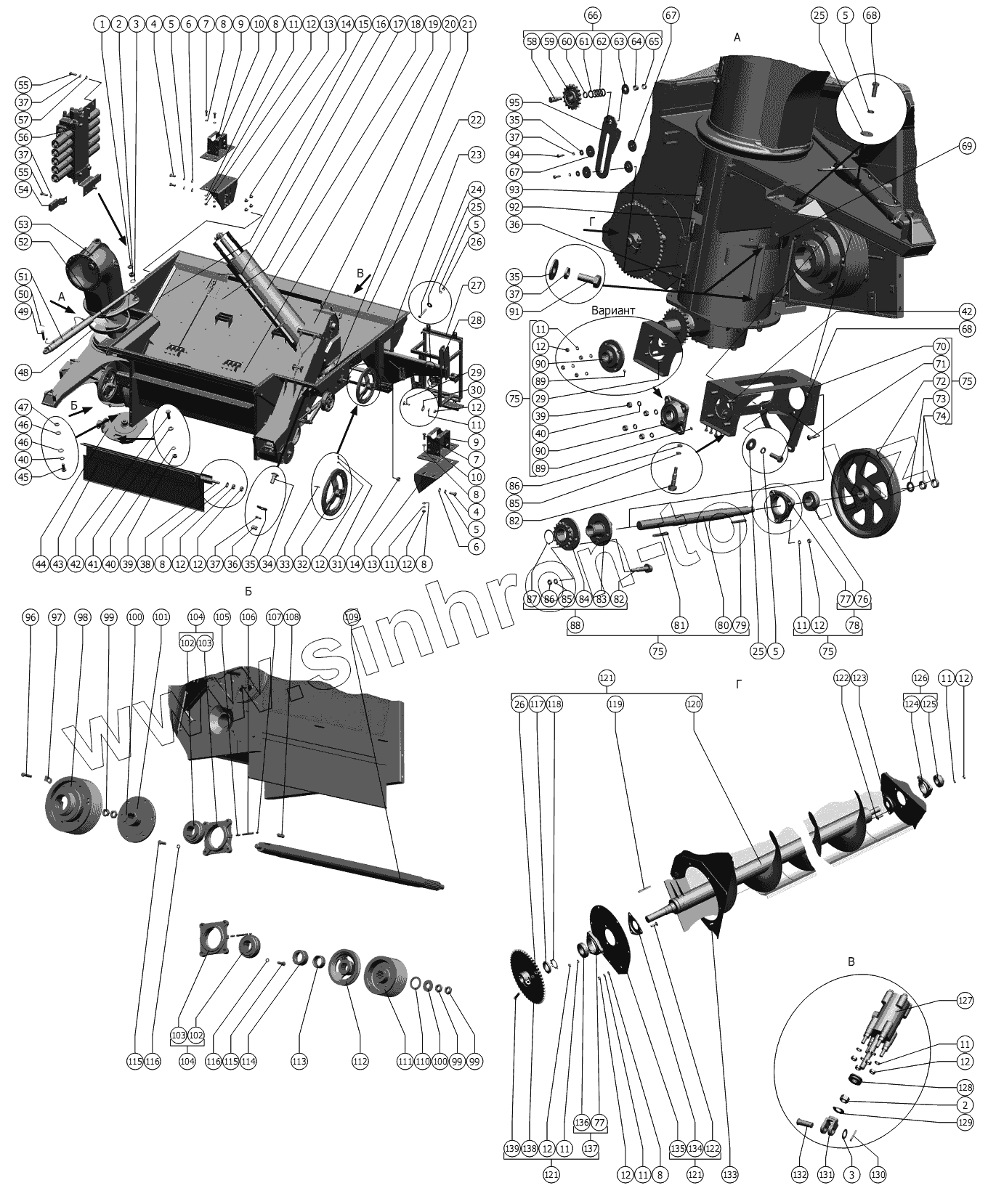

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Основание

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
25
25
26
26
27
28
29
29
30
31
32
33
34
35
35
35
36
36
37
37
37
37
37
38
39
39
40
40
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
55
56
56
56
57
58
59
60
61
62
63
64
65
66
67
67
68
68
69
70
70
71
72
73
74
75
75
75
75
75
76
77
77
78
79
80
81
82
82
83
84
85
85
86
86
87
88
89
89
90
90
90
91
92
93
94
95
96
97
98
99
99
99
100
100
101
102
102
103
103
104
104
105
106
107
108
109
110
111
112
113
114
115
115
116
116
117
118
119
120
121
121
121
122
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
Позиция на иллюстрации Заводской номер детали Название детали
ЕДЦГ 100.000-01 ТУ 4785-014-05785856-2004 ЕДЦГ 100.000-01 ТУ 4785-014-05785856-2004 Вибратор
1 М16х1,5-6H.04.019 ГОСТ 5916-70 Гайка
2 М16х1,5-6H.6.019 ГОСТ 5915-70 Гайка
3 С.16х1,4.01.019 ГОСТ 11371-78 Шайба
4 М12-6gx30.88.35.019 ГОСТ 7798-70 Болт
5 12Т 65Г 019 ГОСТ 6402-70 Шайба
6 С. 12х2.01.019 ГОСТ 11371-78 Шайба
7 М10-6gx30.88.35.019 ГОСТ 7798-70 Болт
8 С.10.01.019 ГОСТ 11371-78 Шайба
9 145.01.56.450 Кронштейн
10 Rivkle 2330 108 0055 Гайка заклепочная
11 10Т 65Г 019 ГОСТ 6402-70 Шайба
12 М10-6H.6.019 ГОСТ 5915-70 Гайка
13 145.01.56.440 Кронштейн
14 Rivkle 2330 112 0040 Гайка заклепочная
15 142.46.00.455 Профиль
16 142.46.00.457 Профиль
17 142.46.00.030 Дно
18 142.47.02.000 Шнек наклонный
19 142.46.00.050 Кожух шнека
20 142.50.04.000 Элеватор зерновой
21 142.47.02.002 Кожух
22 142.46.00.458 Профиль
23 142.46.01.000 Основание
23 142.46.01.000-01 Основание
24 М12-6gx80.88.35.019 ГОСТ 7798-70 Болт
25 C 12.01.019 ГОСТ 6958-78 Шайба
26 М12-6H.6.019 ГОСТ 5915-70 Гайка
27 142.01.57.010 Рама
28 145.45.01.100 Ферма
29 М10х30.46.019 ГОСТ 7802-81 Болт
30 C 10.01.019 ГОСТ 6958-78 Шайба
31 В.М10-6gх25.22H.019 ГОСТ 1485-84 Винт
32 142.47.02.101 Шкив
33 8x7x56 ГОСТ 23360-78 Шпонка
34 М8х20.46.019 ГОСТ 7802-81 Болт
35 C 8.01.019 ГОСТ 6958-78 Шайба
36 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
37 8Т 65Г 019 ГОСТ 6402-70 Шайба
38 РСМ-10.01.30.617 Ось
39 М14-6H.6.019 ГОСТ 5915-70 Гайка
40 14Т 65Г 019 ГОСТ 6402-70 Шайба
41 С.14х5.01.019 ГОСТ 11371-78 Шайба
42 М14-6gx40.88.35.019 ГОСТ 7798-70 Болт
43 РСМ-10.01.30.600А Фартук
44 142.48.01.200 Редуктор
45 М14-6gx35.88.35.019 ГОСТ 7798-70 Болт
46 С.14х3.01.019 ГОСТ 11371-78 Шайба
47 М14-6H.04.019 ГОСТ 5916-70 Гайка
48 142.46.00.004 Кольцо
49 142.46.00.624 Ось
50 5x50.019 ГОСТ 397-79 Шплинт
51 142.09.55.220 Гидроцилиндр
52 142.48.02.010 Шнек вертикальный
53 145.48.04.000 Колено
54 РСМ-10.10.20.030А Блок диодов
55 М8-6gx25.88.35.019 ГОСТ 7798-70 Болт
56 142.09.55.010 Гидрораспределитель
56 142.09.75.010 Гидрораспределитель
56 142.09.85.010 Гидрораспределитель
57 С.8.01.019 ГОСТ 11371-78 Шайба
58 60327А Ось
59 54-2-48-1 Звездочка z=17 t=19,05
60 РСМ-10.01.50.002 Втулка
61 C 20х1.01.019 ГОСТ 10450-78 Шайба
62 C 20х2.01.019 ГОСТ 10450-78 Шайба
63 C 14.01.019 ГОСТ 6958-78 Шайба
64 М14-6H.6.019 ГОСТ 5915-70 Гайка
65 М14-6H.04.019 ГОСТ 5916-70 Гайка
66 142.46.00.460 Звездочка натяжная
67 181.46.01.002 Втулка
68 М12-6gx35.88.35.019 ГОСТ 7798-70 Болт
69 142.46.00.370 Лючок
70 142.28.02.650 Корпус
70 142.28.02.650-01 Корпус
71 М10х40.46.019 ГОСТ 7802-81 Болт
72 142.28.02.104 Шкив
73 С.24х3,9.01.019 ГОСТ 11371-78 Шайба
74 М24-6H.04.35.019 ГОСТ 5916-70 Гайка
75 142.28.02.600 Контрпривод выгрузного устройства
75 142.28.02.600-01 Контрпривод выгрузного устройства
76 1680208 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90
77 Н.027.106 Корпус подшипника
78 Н.027.01.060 Опора подшипника
79 2-10x8x80 ГОСТ 23360-78 Шпонка
80 142.28.02.635 Вал
81 12x8x90 ГОСТ 23360-78 Шпонка
82 181.28.07.604 Болт
83 142.28.02.630 Ступица
84 142.28.02.620 Звездочка
85 5Т 65Г 019 ГОСТ 6402-70 Шайба
86 М5-6H.04.019 ГОСТ 5916-70 Гайка
87 C55 ГОСТ 13942-86 Кольцо
88 142.28.02.610 Муфта предохранительная
89 1.3.Ц6.хр ГОСТ 19853-74 Маслёнка
90 FYJ45KF Опора
90 RFE40 Опора
91 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
92 142.46.12.650 Планка
93 44-60269А Пружина
94 М8-6gx30.88.35.019 ГОСТ 7798-70 Болт
95 142.46.00.480 Опора
96 М16-6gx80.109.40Х.019 ГОСТ 7798-70 Болт
97 142.28.05.403 Шайба
98 142.28.05.103 Шкив
99 М30х2-6H.04.019 ГОСТ 5916-70 Гайка
100 142.28.05.411 Шайба
101 142.28.05.120 Диск
102 680314 НК7С27 ТУ 37.006.084-90 Подшипник
103 РСМ-10Б.01.21.111 Корпус подшипника или Н.027.116
104 РСМ-10Б.01.21.260 Подшипник
105 142.00.77.602 Штуцер
106 142.00.77.802 Трубка
107 2.2.45.Ц6.хр ГОСТ 19853-74 Маслёнка
108 20x12x70 ГОСТ 23360-78 Шпонка
109 142.28.05.609 Вал
110 142.28.05.409 Шайба
111 142.28.05.130 Шкив
112 142.28.05.111 Шкив
113 142.28.05.811 Втулка
114 142.28.05.812 Втулка
115 М16-6gx55.88.35.019 ГОСТ 7798-70 Болт
116 16Т 65Г 019 ГОСТ 6402-70 Шайба
117 М45х1,5-6H.05.019 ГОСТ 11871-88 Гайка
118 45.01.019 ГОСТ 11872-89 Шайба
119 12x8x80 ГОСТ 23360-78 Шпонка
120 142.46.05.010 Шнек
121 142.46.05.000 Шнек
122 М10х35.46.019 ГОСТ 7802-81 Болт
123 142.46.05.406 Крышка подшипника
124 Н.027.104 Корпус подшипника
125 1680206 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90
126 Н.027.01.040 Опора (для комбайнов с копнителем)
127 ГА 40000В ТУ 23.2.1450-87 Вибратор
128 54-00382 Уплотнитель
129 РСМ-10.01.45.445 Шайба
130 4x28.019 ГОСТ 397-79 Шплинт
131 54-30066 Вилка
132 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80 Ось
133 М10х25.46.019 ГОСТ 7802-81 Болт
134 142.45.00.475 Крышка
135 142.46.05.407 Накладка
136 1580209 ЕК10Т2С17 TУ 37.006.084-90 Подшипник
137 Н.027.01.060-04 Опора
138 142.46.05.310 Звездочка
139 М12-6gx70.88.35.019 ГОСТ 7798-70 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
