Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Механизм сигнализации положения наклонной камеры

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

4

4

4

4

5

6

7

7

7

7

7

8

9

10

11

12

13

14

15

16

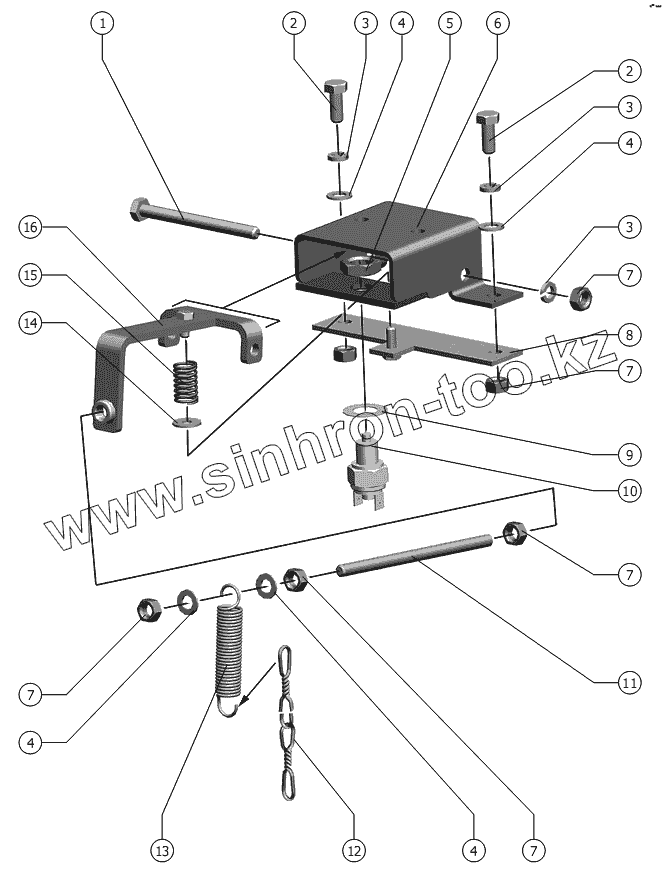

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8-6gx90.88.35.019 ГОСТ 7798-70		Болт
2	М8-6gx20.88.35.019 ГОСТ 7798-70		Болт
3	8Т 65Г 019 ГОСТ 6402-70		Шайба
4	С.8х1,4.01.019 ГОСТ 11371-78		Шайба
5	М14х1,5-6H.04.35.019 ГОСТ 5916-70		Гайка
6	142.10.07.110		Кронштейн
7	М8-6H.6.019 ГОСТ 5915-70		Гайка М8-6H.6.019 ГОСТ 5915-70
8	142.10.07.130		Планка
9	С.14х1.01.019 ГОСТ 11371-78		Шайба
10	ВК 415 ТУ 37.003.1213-84. Код ОКП 45 7373 4284		Выключатель света заднего хода
11	142.10.07.601		Пруток
12	Н081.10.016.2412-02		Цепочка
13	142.10.07.603		Пружина
14	C 6х1,4.01.019 ГОСТ 6958-78		Шайба
15	25.160-02.602		Пружина фиксатора
16	142.10.07.120		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
