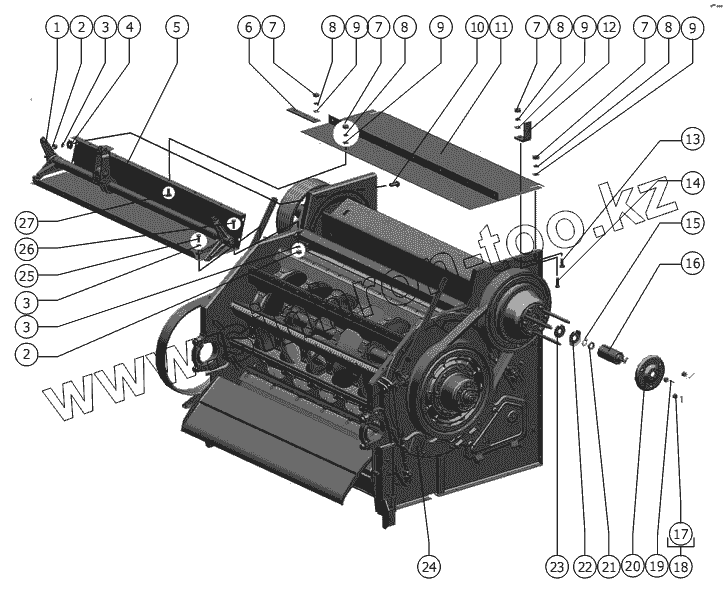

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Блок молотильный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 142.15.07.000 Вал торсиона
2 М12-6Н.6.019 ГОСТ 5915-70 Гайка
3 12Т 65Г 019 ГОСТ 6402-70 Шайба
4 С12.01.019 ГОСТ 6958-78 Шайба
5 142.15.00.030 Крыша
6 142.09.01.405 Кронштейн
7 М10-6Н.6..019 ГОСТ5915-70 Гайка
8 10Т 65Г 019 ГОСТ6402-70 Шайба
9 С10.01.019 ГОСТ6958-70 Шайба
10 М12-6gх25.88.35.019 ГОСТ 7798-70 Болт
11 145.15.00.030 Крыша
12 142.09.01.404 Кронштейн
13 М10-6gх25.88.35.019 ГОСТ 7798-70 Болт
14 М10-6gх30.88.35.019 ГОСТ 7798-70 Болт
15 Н30.01.019 ГОСТ11872-89 Шайба
16 РСМ-10.09.01.010А-03 ТУ 23.1.152-86 Гидроцилиндр РСМ-10.09.01.010А-03 ТУ 23.1.152-86
17 М16-6Н.6.019 ГОСТ5918-73 Гайка
18 145.15.05.000 Битер отбойный
19 4х32.019 ГОСТ397-79 Шплинт
20 РСМ-10.01.15.490 Конус
21 М30х1,5-6Н.05.019 ГОСТ 11871-88 Гайка
22 РСМ-10.01.15.403А Шайба
23 РСМ-10.01.15.441 Шайба
24 РСМ-10.01.15.422 Заслонка
25 М12-6gх40.88.35.019 ГОСТ7798-70 Болт
26 М12-6gх45.88.35.019 ГОСТ7798-70 Болт
27 М10х25.46.019 ГОСТ7802-70 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
