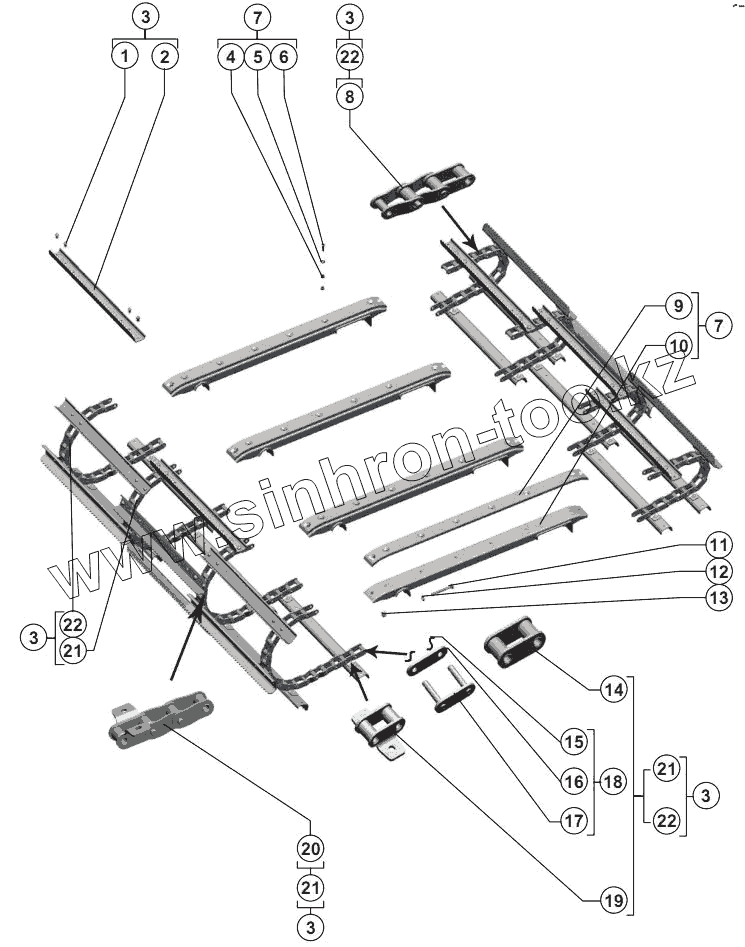

Каталог запасных частей к технике: РСМ-142 "Acros". Транспортер цепной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 8х22.01.10кп ОСТ 23.2.152-86 Заклёпка 8х22.01.10кп ОСТ 23.2.152-86
2 3518060-141032 Гребенка
3 3518060-18350В Транспортер цепной
4 Гайка М8-6Н.6.019 ГОСТ 5915-70 Гайка М8-6Н.6.019 ГОСТ 5915-70
5 Шайба С.8х1,4.01.019 ГОСТ 11371-78 Шайба С.8х1,4.01.019 ГОСТ 11371-78
6 Винт ВМ8-6gх25.48.019 ГОСТ 17475-80 Винт ВМ8-6gх25.48.019 ГОСТ 17475-80
7 3518060-18110В Направляющая
8 08.262.000 Блок внутреннего звена с переходными звеньями
9 3518060-10064А Накладка верхняя
10 3518060-18100Б Направляющая
11 Болт М10-6gх80.88.35.019 ГОСТ 7798-70 Болт М10-6gх80.88.35.019 ГОСТ 7798-70
12 Шайба С.10.01.019 ГОСТ 11371-78 Шайба С.10.01.019 ГОСТ 11371-78
13 Гайка М10-6Н.6.019 ГОСТ 5915-70 Гайка М10-6Н.6.019 ГОСТ 5915-70
14 08.158.00.010 Звено внутреннее
15 08.80.00.042-01 Стопор
16 08.172.00.001 Пластина соединительная
17 08.172.00.020-01 Вилка соединительного звена
18 08.172.00.010-02 Звено С-ТРД-38-46 ТУ 23.2.579041-07-91
19 08.158.01.010-01 Звено специальное
20 08.263.000 Блок спецзвена с переходными звеньями
21 08.241.000-01 Цепь ТРД-38,0-46-1-3-8-2 ТУ 23.2.579041-07-89
22 08.242.000-01 Цепь ТРД-38,0-46-1-2-8-4 ТУ 23.2.579041-07-89
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
