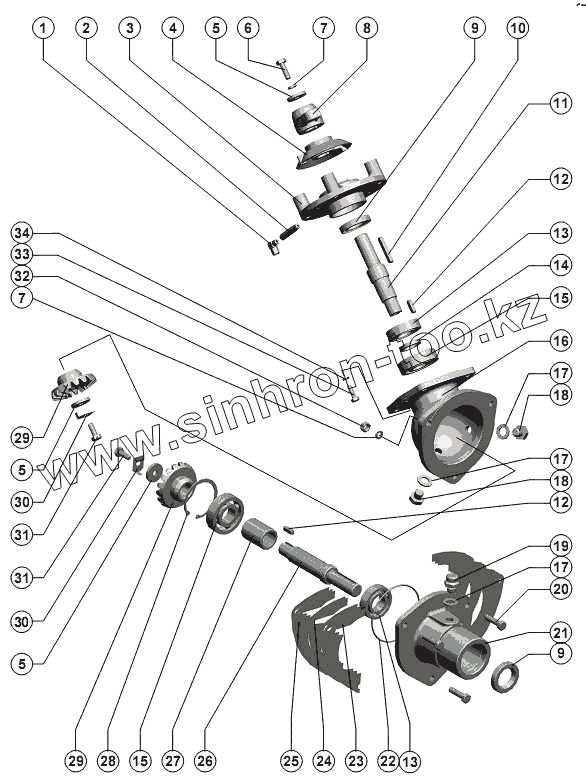

Каталог запасных частей к технике: РСМ-142 "Acros". Редуктор
1
2
3
4
5
5
5
6
7
7
8
9
9
10
11
12
12
13
13
14
15
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Штуцер угловой WE 6-LL R 1/8KC 223-12485-9 | Штуцер угловой WE 6-LL R 1/8KC 223-12485-9 | |
| 2 | РСМ-10.01.47.802 | Трубка | |
| 3 | РСМ-10.01.47.103Б | Крышка | |
| 4 | РСМ-10.01.47.120 | Крыльчатка | |
| 5 | РСМ-10.01.47.417Б | Шайба | |
| 6 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 7 | Шайба 10Т 65Г 01 ГОСТ 6402-70 | Шайба 10Т 65Г 01 ГОСТ 6402-70 | |
| 8 | РСМ-10.01.47.301А | Сфера | |
| 9 | Манжета I.2-35х58-1 ГОСТ 8752-79/ОСТ 38.05146-78 | Манжета I.2-35х58-1 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 10 | Шпонка 8x7x50 ГОСТ 23360-78 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 11 | РСМ-10.01.47.604В | Вал | |
| 12 | Шпонка 8x7x25 ГОСТ 23360-78 | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 13 | Подшипник 60206 ГОСТ 7242-81 | Подшипник 60206 ГОСТ 7242-81 | |
| 14 | РСМ-10.01.47.006 | Втулка | |
| 15 | Подшипник 306К ГОСТ 8338-75 | Подшипник 306К ГОСТ 8338-75 | |
| 16 | РСМ-10.01.47.101Г | Корпус редуктора | |
| 17 | РСМ-10.01.47.002 | Прокладка | |
| 18 | РСМ-10.01.47.606А | Пробка | |
| 19 | РСМ-10.01.47.110 | Сапун | |
| 20 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 21 | 142.47.02.102 | Стакан | |
| 22 | 108-112-30-2-2 | Кольцо | |
| 23 | РСМ-10.01.47.418 | Прокладка регулировочная | |
| 24 | РСМ-10.01.47.418-01 | Прокладка регулировочная | |
| 25 | РСМ-10.01.47.418-02 | Прокладка регулировочная | |
| 26 | 142.47.02.601 | Вал | |
| 27 | 142.47.02.801 | Втулка | |
| 28 | Кольцо C72 ГОСТ 13943-86 | Кольцо C72 ГОСТ 13943-86 | |
| 29 | РСМ-10.01.47.605В | Шестерня | |
| 30 | РСМ-10Б.01.47.502 | Шайба | |
| 31 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 32 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 33 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 34 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
