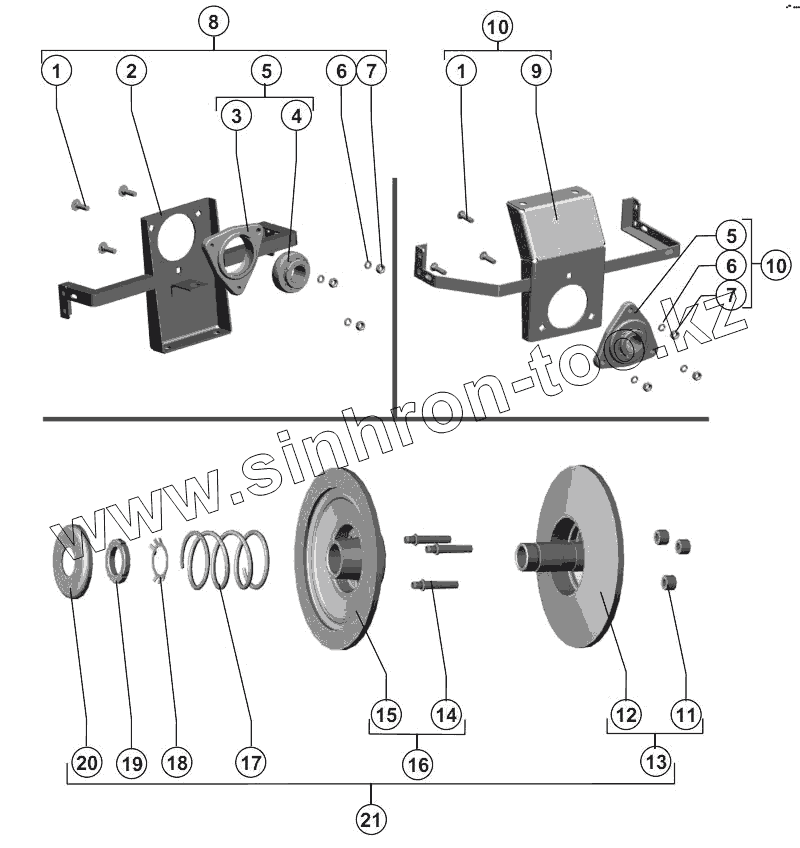

Каталог запасных частей к технике: РСМ-142 "Acros". Кронштейны и шкив вариатора ведомый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 Болт M10x35 ТУ23.4617472.06-91 Болт M10x35 ТУ23.4617472.06-91
2 РСМ-10Б.01.03.080А Кронштейн
3 Н.027.105 Корпус подшипника
4 1680207 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90
5 Н.027.01.050 Опора подшипника
6 Шайба 10Т 65Г 019 ГОСТ 6402-70 Шайба 10Т 65Г 019 ГОСТ 6402-70
7 Гайка М10-6H.6.019 ГОСТ 5915-70 Гайка М10-6H.6.019 ГОСТ 5915-70
8 РСМ-10Б.01.03.180 Кронштейн в сборе
9 РСМ-10Б.01.03.110А Кронштейн
10 РСМ-10Б.01.03.190 Кронштейн в сборе
11 РСМ-10Б.01.03.001 Втулка
12 РСМ-10Б.01.03.102А Диск
13 РСМ-10Б.01.03.490 Диск
14 РСМ-10Б.01.03.605А Палец
15 РСМ-10Б.01.03.101А Диск
16 РСМ-10Б.01.03.170А Диск
17 РСМ-10.01.03.602 Пружина
18 Шайба Н.48x1,4.01.019 ГОСТ 11872-89 Шайба Н.48x1,4.01.019 ГОСТ 11872-89
19 Гайка М48х1,5-6H.05.019 ГОСТ 11871-88 Гайка М48х1,5-6H.05.019 ГОСТ 11871-88
20 РСМ-10.01.03.404 Обойма
21 РСМ-10Б.01.03.160А Шкив вентилятора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
