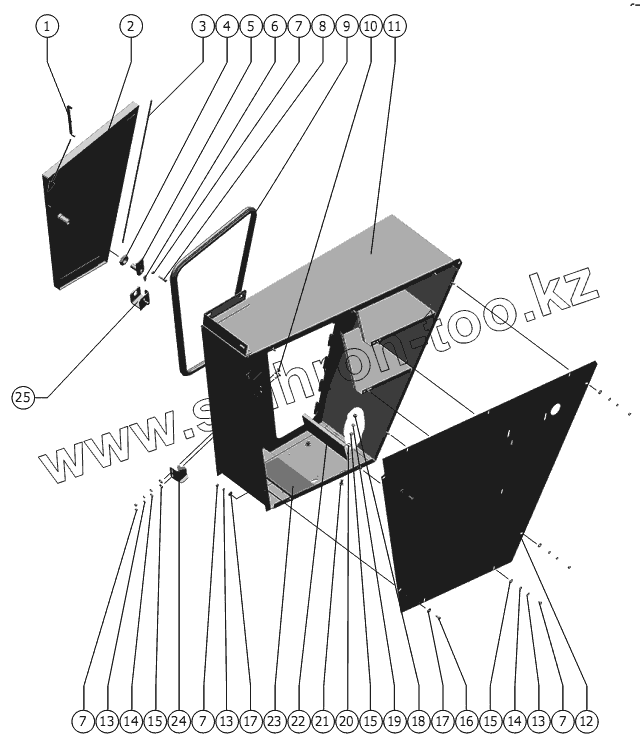

Каталог запасных частей к технике: РСМ-1401. Ящик инструментальный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

8

9

10

11

12

13

13

13

14

14

15

15

15

16

17

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1401.56.22.001		Уплотнитель
2	1401.57.32.130		Дверь
3	1401.57.32.601		Ось
4	М24х2-6H.04.019 ГОСТ 5916-70		Гайка
5	1401.57.32.140		Кулачок
6	РСМ-10.04.18.604		Пружина
7	М6-6H.6.019 ГОСТ 5915-70		Гайка
8	М6-6gx30.48.019 ГОСТ 7798-70		Болт
9	1401.57.32.003		Уплотнитель
10	М6х20.46.019 ГОСТ 7802-81		Болт
11	1401.57.32.600		Ящик
12	1401.57.32.446		Стенка
13	6Т 65Г 019 ГОСТ 6402-70		Шайба
14	С.6х1,4.01.019 ГОСТ 11371-78		Шайба
15	С.8.01.019 ГОСТ 11371-78		Шайба
16	М6-6gx16.48 ГОСТ 7798-70		Болт
17	C 6х1,4.01.019 ГОСТ 6958-78		Шайба
18	М8-6H.6.019 ГОСТ 5915-70		Гайка М8-6H.6.019 ГОСТ 5915-70
19	8Т 65Г 019 ГОСТ 6402-70		Шайба
20	С.10.01.019 ГОСТ 11371-78		Шайба
21	М8х16.46.019 ГОСТ 7802-81		Болт
22	1401.57.32.475		Прижим
23	1401.57.32.002		Прокладка
24	1401.57.32.473		Кронштейн
25	1401.57.32.540		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
