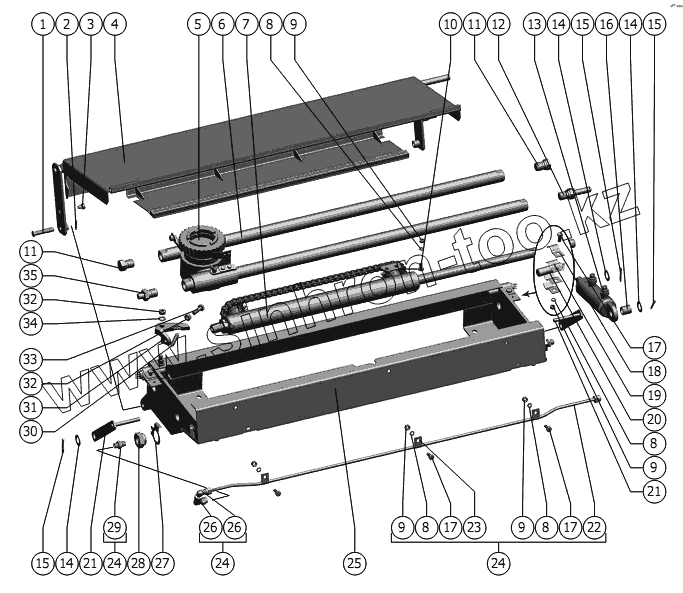

Каталог запасных частей к технике: РСМ-1401. Устройство заточное
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
11
12
13
14
14
14
15
15
15
16
17
17
17
18
19
20
21
21
22
23
24
24
24
25
26
26
27
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6-12 b12x55.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 2 | 3,2x20.019 ГОСТ 397-79 | Шплинт | |
| 3 | 1 ЮГИШ.301121.010 ЮГИШ.420124.001ТУ | Магнитодержатель | |
| 4 | 1401.01.02.110 | Щиток | |
| 5 | 1401.01.02.260 | Каретка | |
| 6 | 1401.01.02.623 | Ось | |
| 7 | 1401.01.02.060 | Привод каретки | |
| 8 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 9 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 10 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт | |
| 11 | 1401.01.02.628 | Болт | |
| 12 | 1401.01.02.631 | Ось | |
| 13 | 101.09.87.010 | Гидроцилиндр | |
| 14 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 15 | 4x32.019 ГОСТ 397-79 | Шплинт | |
| 16 | 1401.01.02.812 | Втулка | |
| 17 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 18 | РСМ-10.01.45.524 | Хомут | |
| 19 | РСМ-10.12.00.002 | Прокладка | |
| 20 | ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 21 | 1401.01.02.380 | Качалка | |
| 22 | 1401.09.22.010 | Трубопровод | |
| 23 | РСМ-10.09.01.405 | Скоба | |
| 24 | 1401.09.22.000 | Гидрооборудование аппарата измельчающего | |
| 25 | 1401.01.02.270 | Каркас | |
| 26 | EW08LOMDCF | Угольник | |
| 27 | 1401.01.02.456 | Шайба | |
| 28 | 1401.01.02.627 | Гайка | |
| 29 | 101.09.81.410-03 | Штуцер | |
| 30 | РСМ-10.04.18.604 | Пружина | |
| 31 | 1401.01.02.510 | Упор | |
| 32 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 33 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 34 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 35 | 1401.01.02.629 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
