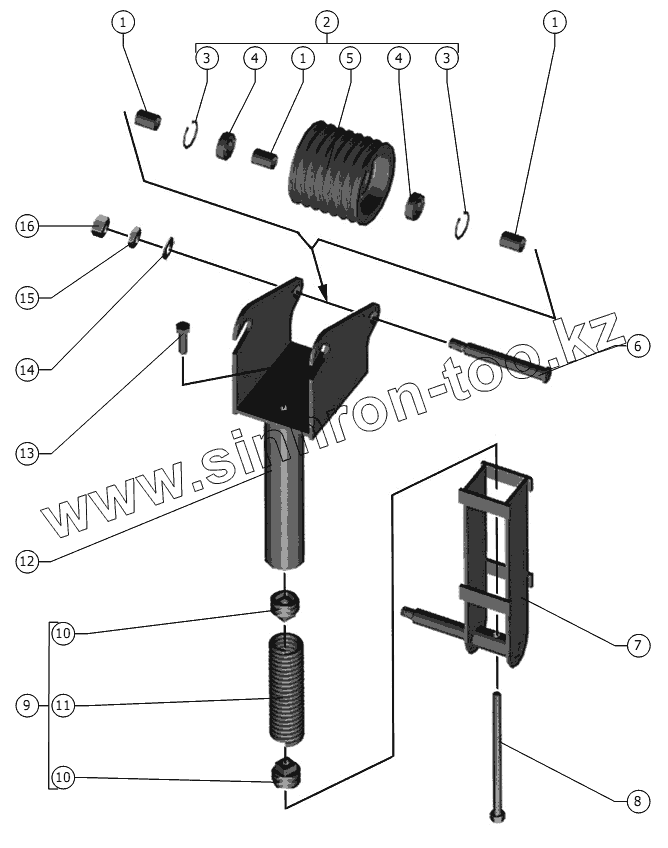

Каталог запасных частей к технике: РСМ-1401. Натяжитель

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1401.01.00.806		Втулка
2	1401.01.11.200		Шкив
3	C52 ГОСТ 13943-86		Кольцо
4	180205АС17 ГОСТ 8882-75		Подшипник
5	1401.01.00.103		Шкив
6	1401.01.00.606		Ось
7	1401.01.00.210		Опора
8	1401.01.00.240		Тяга
9	1401.01.00.230		Пружина
10	3518050-11044А		Пробка пружины
11	1401.01.00.621		Пружина
12	1401.01.00.220		Кронштейн
13	М16-6gx55.88.35.019 ГОСТ 7798-70		Болт
14	С.20х3,9.01.019 ГОСТ 11371-78		Шайба
15	М20-6H.04.35.019 ГОСТ 5916-70		Гайка
16	М20-6H.6.019 ГОСТ 5915-70		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
